超低功耗、多参数智能水质监测解决方案

MetriNet

ATi的MetriNet可提供准确、实时的水质数据，让管网投资效益有据可循。

通过MetriNet分析仪智能M节点传感器范围内的水质数据，我们能够提取更深入、实时的见解，使水务公司能够提高运营效率。

通过这些监测数据，供水公司可以更高 效、更灵活地管理管网，主动地保护水质，创建智能、优化地智慧型供水网络。

安装MetriNet有助于提高水质监测平台的性能、发现漏洞、改进供水方案，并为决策提供可靠的数据，消除规划和投资中的不确定因素。

MetriNet可以和各类RTU（远程终端单元） 兼容，可将数据传输到客户的数据平台，提供真正的灵活水质监测解决方案。

使用值得信赖的ATi智能水质解决方案，让您的数据更加丰富，监测更加智能。

MetriNet是一款低功耗、模块化系统，用于水质监测和远程收集数据。ATi在全球供水行业积累了三十年的经验和专业知识， 研发出了这套开创性的系统。

MetriNet系统的传感器具有与值得信赖且经过市场多年验证的Q系列传感器相同的精度和重现性，将传感器集成在一个体积很小的外壳单元中，是一款超紧凑、全功能的监视系统。

可监测16个参数,包括:余氯、总氯、氯化物、电导率、pH、ORP、溶解氧、溶解性臭氧、浊度、氟化物、二氧化氯、过氧乙酸、过氧化氢、压力、亚硝酸盐。

除了一般监测应用之外，MetriNet 还可以用于:主管调节、回流、管道修复、氯衰减建模、泄漏、冲洗。

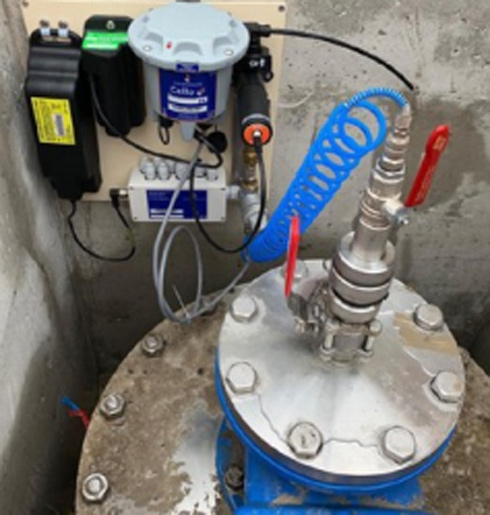

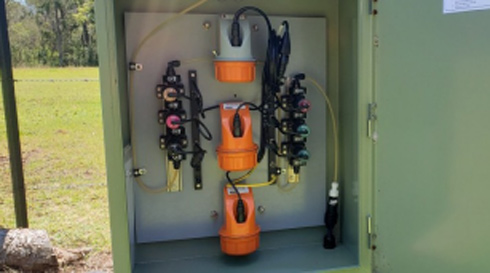

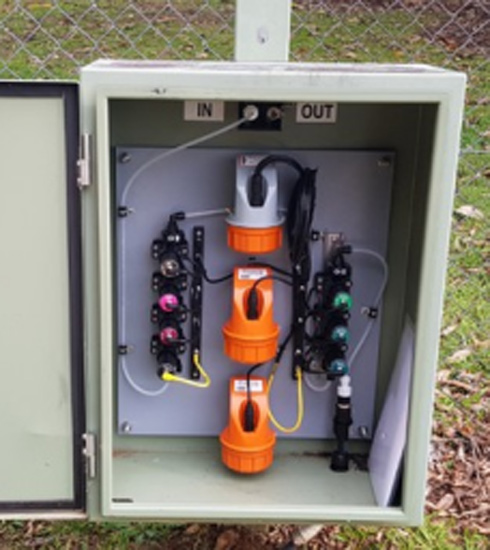

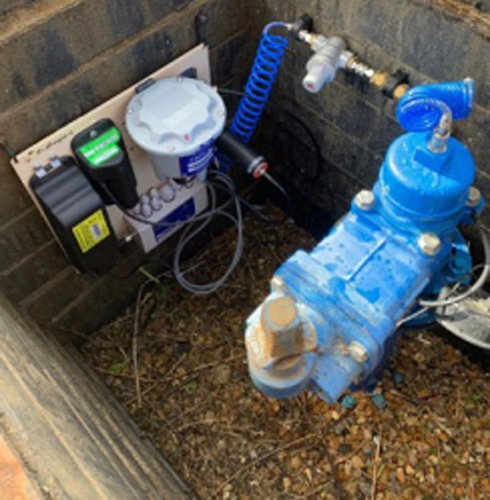

图例中展示的是带有电池供电系统的余氯、浊度水质监测设备。使用带有电磁阀的Technolog Cello 4s RTU，通过控制间歇流量来节水，并通过PRV连接到市政供水管网。

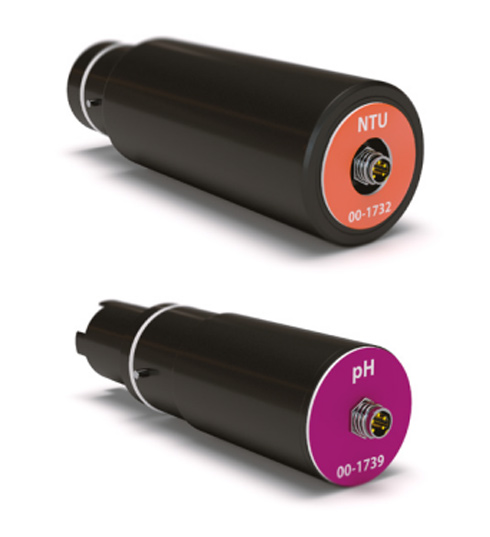

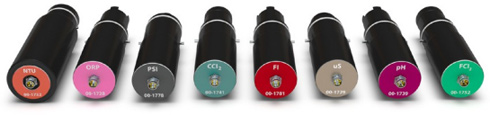

M-Nodes

作为MetriNet系统的核心，M-Nodes是ATi行业领先产品,它是一个完整的传感器和发射器，安装在一个微型体内。

M-Nodes是一套完整的水质监测系统，相当于传统的在线水质监测设备，通过专门设计的低功耗“点击连接”与供水系统相连。

M-Nodes 串联连接，以极大限度地减少用水，并可在高达6bar的压力下运行。它们的超低功耗特性意味着它们可以使用小型电池供电，一次可自主运行数年。或可以由本地PLC或遥测系统供电。

M-Nodes的灵活性是关键，它们可以连接到任何数据采集系统。其模块化特性使用户能够组装一个定制的监控软件包，以满足各个站点的需求。

所有的M-Nodes设备直接插入 MetriNet系统，并由通信总线直接供电。

用户界面

对于完整的解决方案，M-Nodes也可以连接到MetriNet用户界面（MUI）。

MetriNet用户界面（MUI）可最多连接8个M-Nodes，并任何基于 " ftp"的系统连接到外部世界，可以通过通信总线进行链接,作为独立模块运行。MUI 还具有巨大数据存储能力，进行数据记录。所有M节点直接插入 MetriNet系统，并由通信总线直接供电。可以根据需要添加或移除M-Nodes，移除M-Nodes不会影响系统测量。

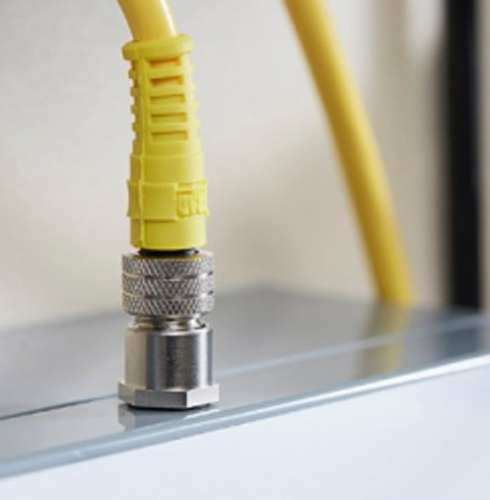

传感器和总线连接器通过IP-67额定值可提供极大的信号保护。

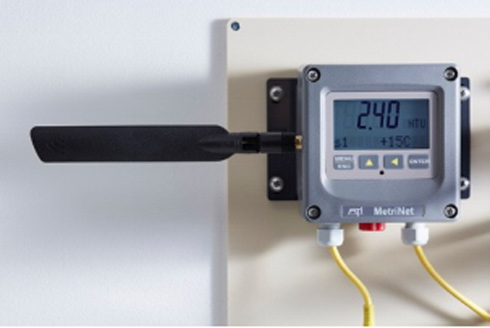

MetriNet UI还可以设置和校准M-Nodes、存储数据并将数据传输到本地或远程位置。电子组件与电源和通信链路有电流隔离。 数据采样率由用户自行选择，从而节省功耗。数据以标准csv文件格式存储，便于使用excel进行操作。 蜂窝数据传输可以定向把数据传输到商业存储站点或直接到客户站点。

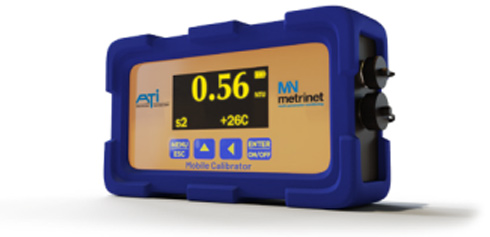

我们的M-Nodes 由Q51便携式控制器进行控制。设备由电池供电，课对单个传感器进行校准和配置，或作为一个完整的控制器直接运行M-Node传感器。

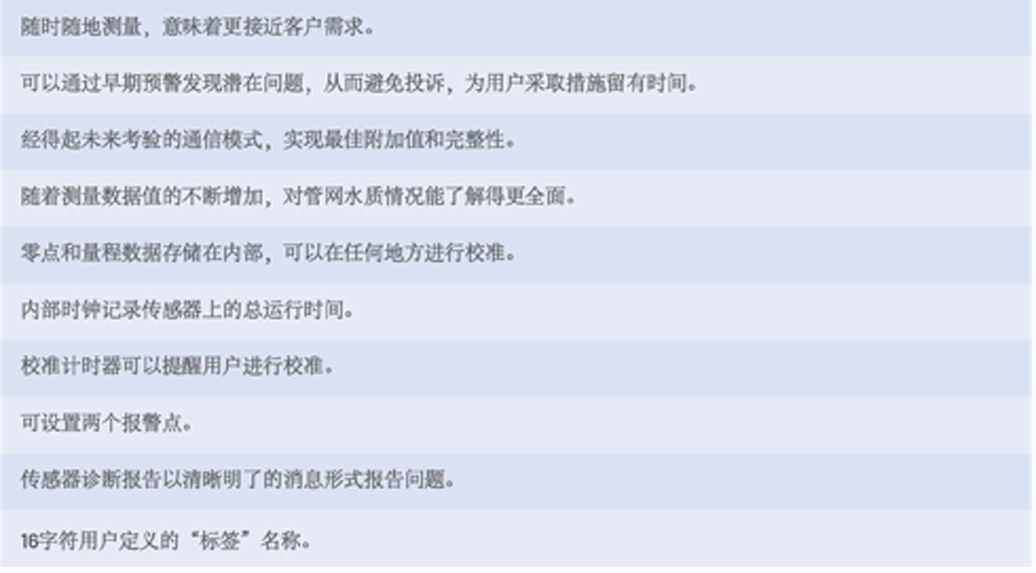

优势

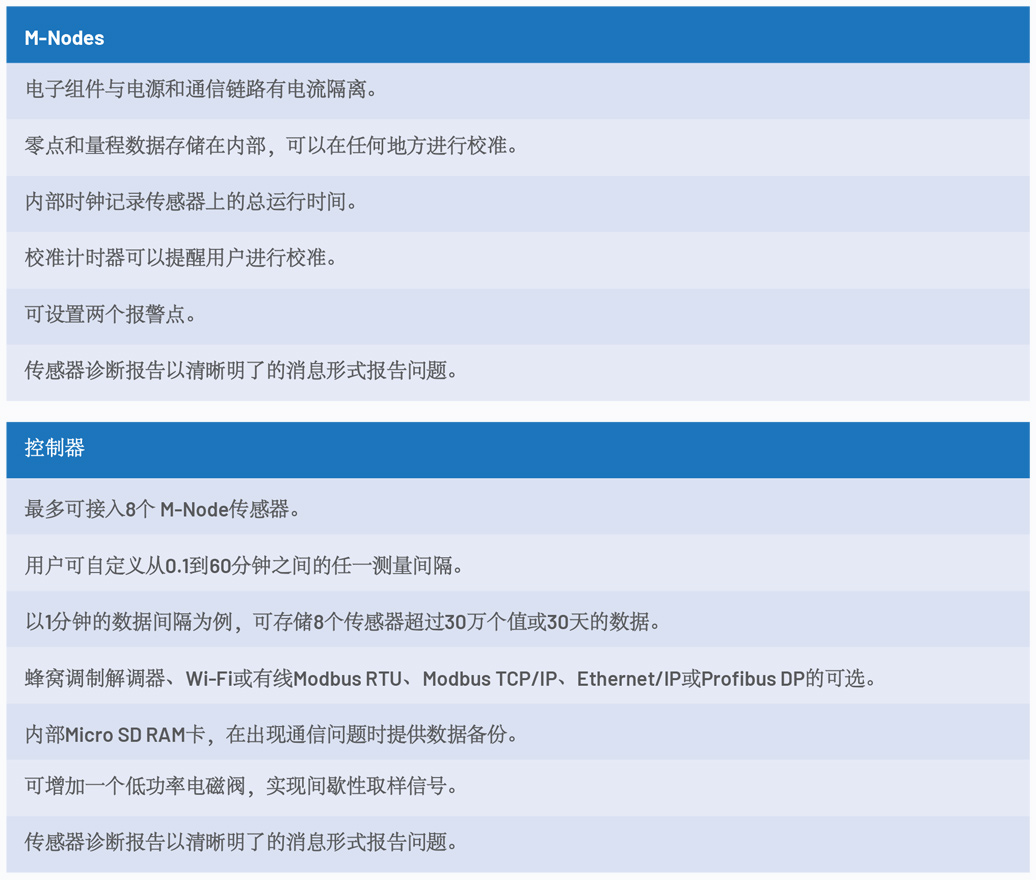

特点

MetriNet专为供水给管网而设计，可对所需的所有主要水质参数进行全面的连续测量。

水利

MetriNet非常适合有节水需求的情况。根据管网内的压力，MetriNet可以将未受污染的样本水返回，从而实现零水浪费。

如果不满足上述要求或没有上述需求，则可以连接到每分钟0.2升连续样本流的典型MetriNet系统，在连续模式下每天水量消耗约288升。

在大多数情况下，这一耗水量不会很大。然而，在某些情况下，用户可能希望最小化MetriNet系统的耗水量。MetriNet控制器提供循环操作模式，使用户可以极大限度地减少每日用水量。当电磁阀关闭时，没有流向系统的流量，也不进行测量。系统按照用户设定的时间间隔，打开电磁阀，让水进入测量系统。样本继续流动一段时间，然后进行测量，并将数据存储在本地。

当该循环完成时，电磁阀返回闭合位置，水流不会流入测量系统。在大多数现场，循环采样可以将耗水 量减少到每天12升以下。

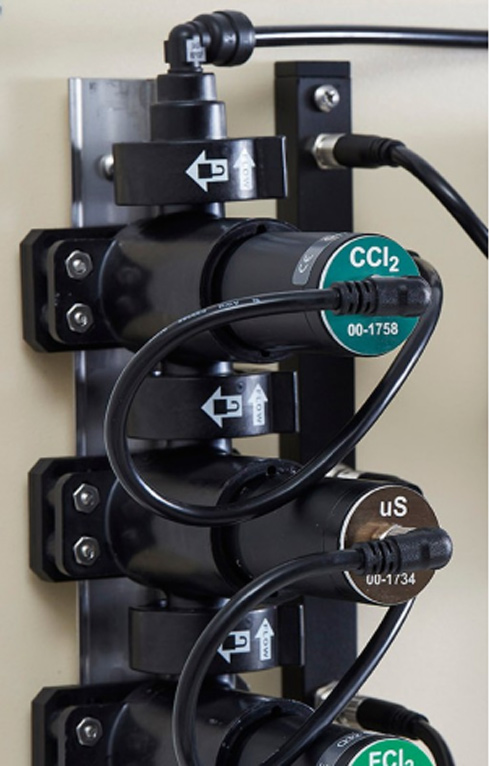

模块化流量系统

MetriNet流量传感器是模块化的，可以组装1到8个流通室。每个腔室通过一个简单的卡口连接一个M-Node传感器。

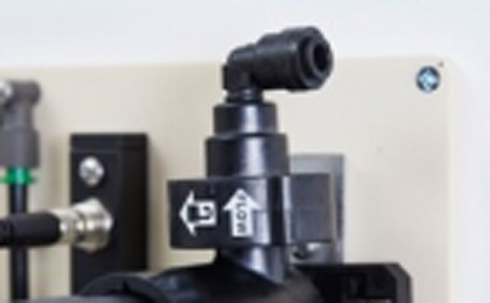

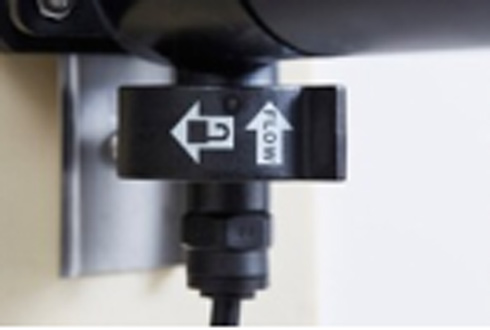

旋转锁环将流通室夹在一起，便于组装。流量计的出口配件中集成了一个流量控制装置，用于当进口压力范围在10-100 PSIG（70-700 kPa）时，将样品流量控制在0.2 LPM。

头一个流通室配有一个用于¼”硬质外径管道的插入式连接配件。内部网筛保护流动元件可能保证大于100微米的颗粒无法进入系统，必要时，可以方便地拆卸进行检查和清洁。DIN导轨安装夹连接到每个流量计通室，使组装的流量系统易于导轨安装。

供电选项

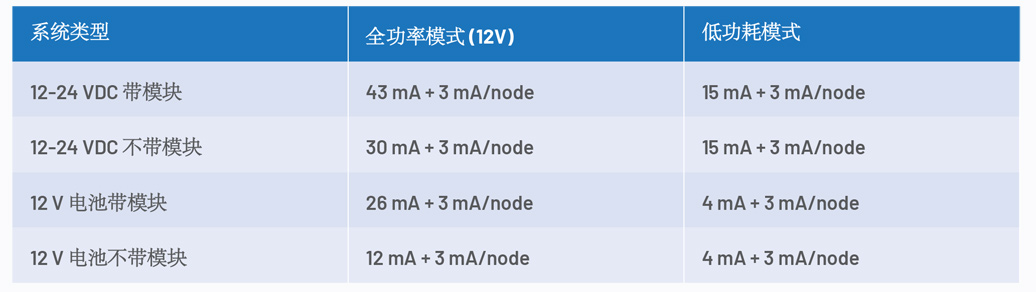

传统水质监测仪的大多需要市电，因此阻止了其在交流电源不可用的地方的安装使用。MetriNet系统的低功耗设计，让这些控制器可在12-24 VDC直流电源以及电池电源下工作，而不牺牲系统可靠性。

为了进一步节约功耗，MetriNet系统允许用户以连续或循环模式操作。在全连续模式下，M-Nodes不断运行并连续进行测量，持续消耗电源。在循环模式下运行时，测量节点在大部分时间处于睡眠模式 。每隔 15分钟， M-Nodes被切换到全功率约15秒，以便读取和存储数据。在循环模式下运行可显著延长电池寿命。

注：在调制解调器运行期间，在数据传输期间，功率消耗可能达到约150 mA。典型的每日数据传输大约需要3分钟。

现场位置

MetriNet控制器内有GPS模块，因此用户可以自动识别安装的准确位置。使用GPS数据，可以轻松地将站点与地图位置联系起来。如果控制器移动到另一个位置，则位置更改将再次更新。

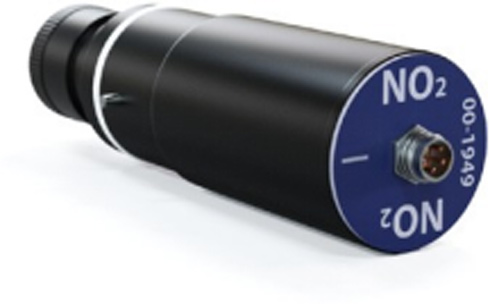

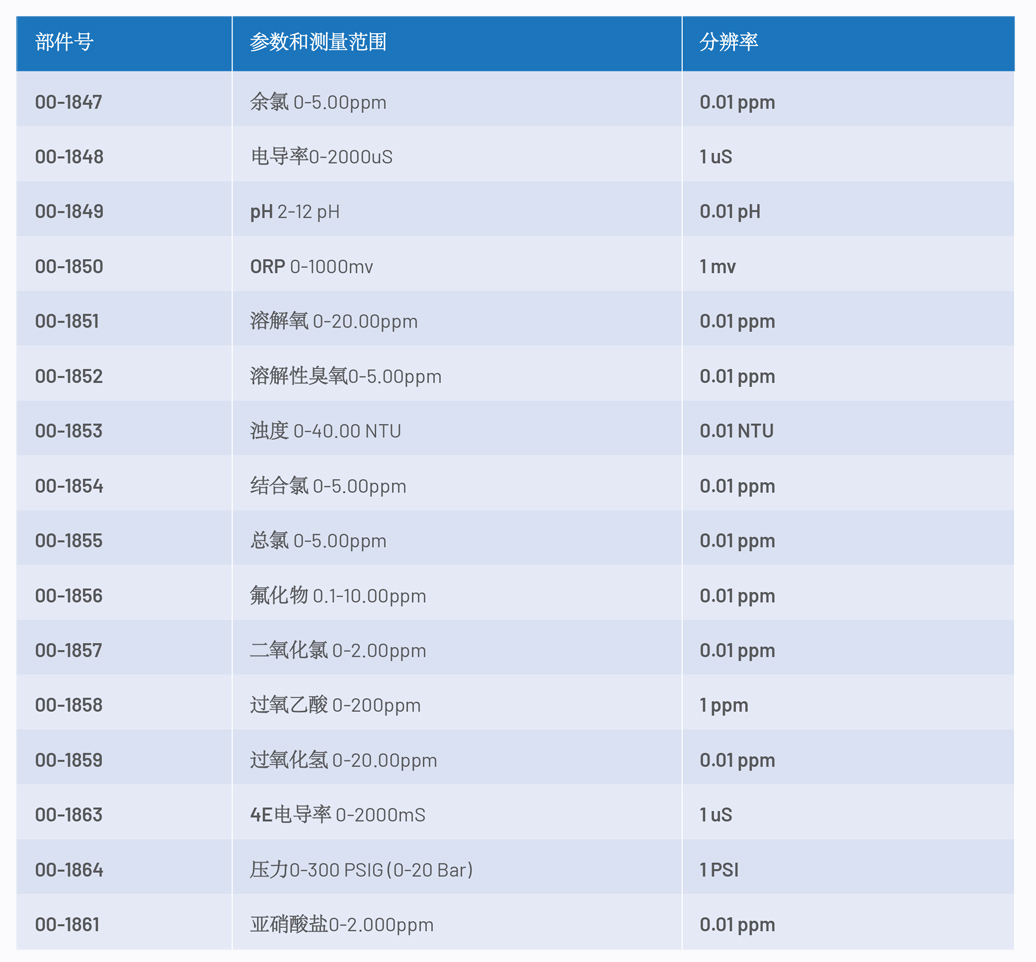

M-Node参数

M-Node传感器适用于各种水质的参数监测。用户只需选择测量点位所需的参数，就可将传感器集成为一个系统。

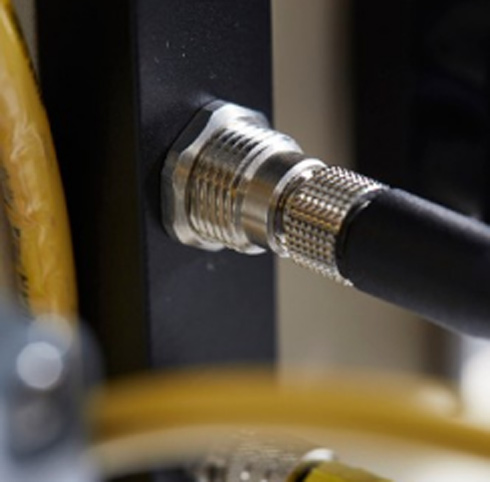

所有的M-Nodes传感器使用 Modbus协议通过RS-485 进行通讯。每个M-Node 都有一个IP-67 M8防水连接器用于外部通讯。M-Node 系统的电源也为RS-485通讯供电。每个Node可以单独使用，系统集成商可以用自己的PLC直接连接M-Nodes 。

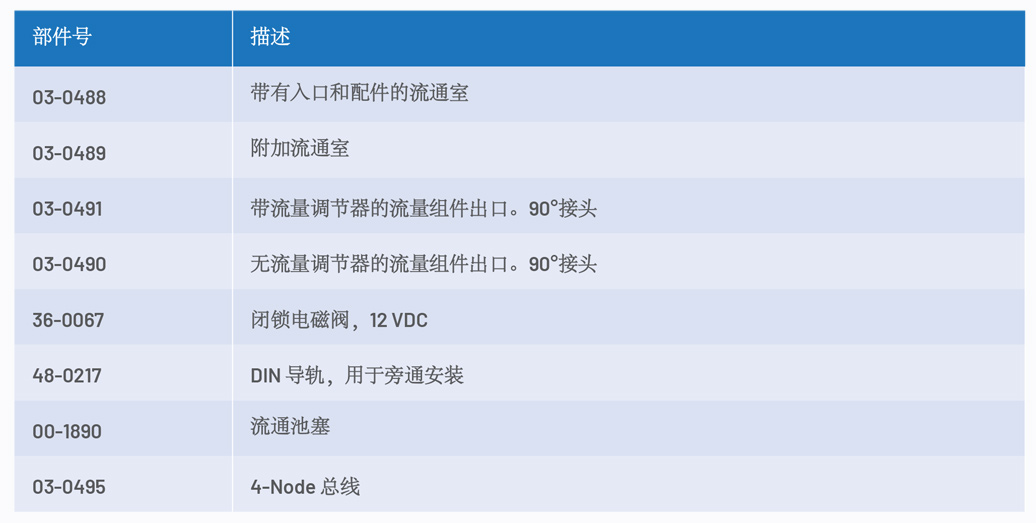

流量系列

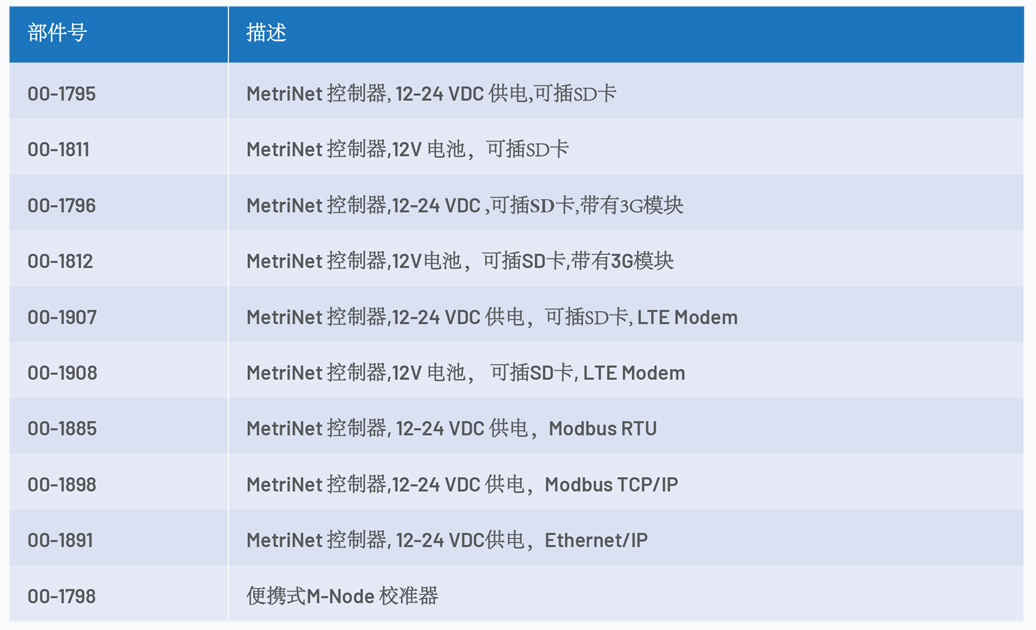

MetriNet 控制器

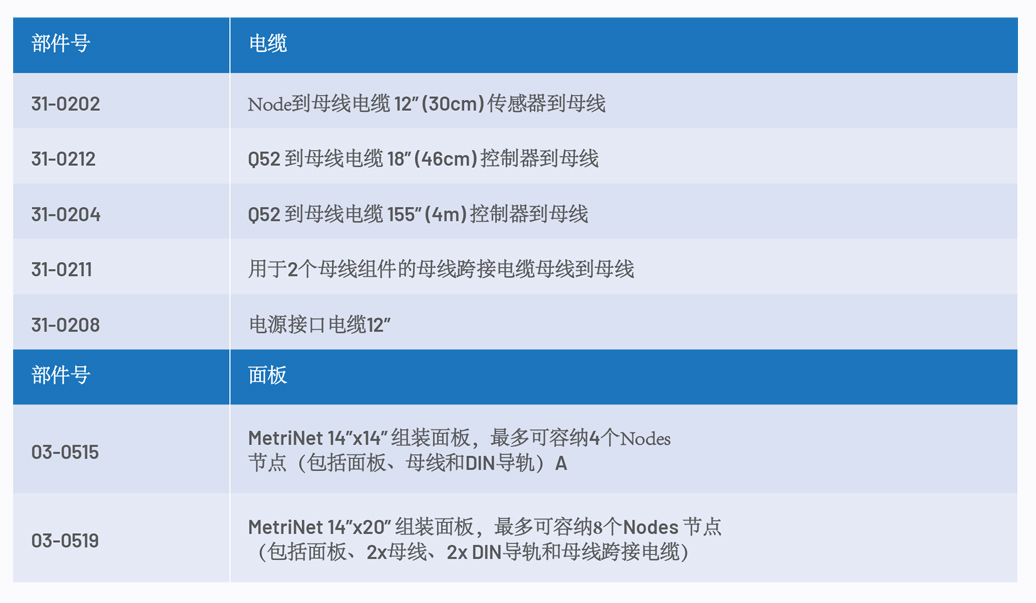

电缆和面板
