湿式气体检测仪 Series B12

系统综述

目前，对于环境空气质量的要求越来越高。导致对除湿系统的用量增加,以控制空气的排放质量。贮氯设备和化工厂经常需要清洗排放系统，以除去卤素和酸气。然而,在湿式饱和气流中监测反应气体浓度对于标准扩散式探头会带来许多问题，在气体输送管线中的凝结水很快堵住扩散式探头，使他们无法正常工作ATI的Series B12湿气系统专为解决这些问题而开发，它能在带有饱和水蒸气的气体排放中获得可靠的测量数据。系统可被用于检测强氧化剂(氯、溴化物、氧化氯、或臭氧)、酸气和氢气。

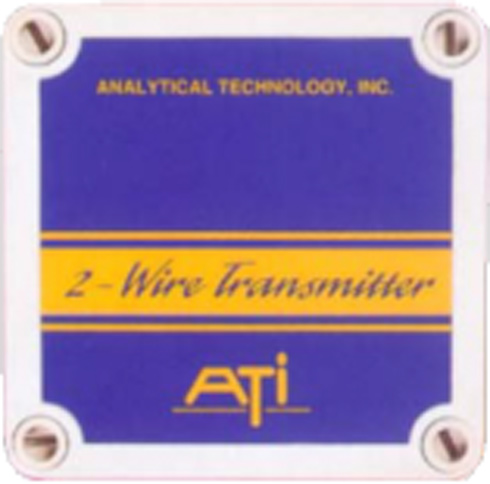

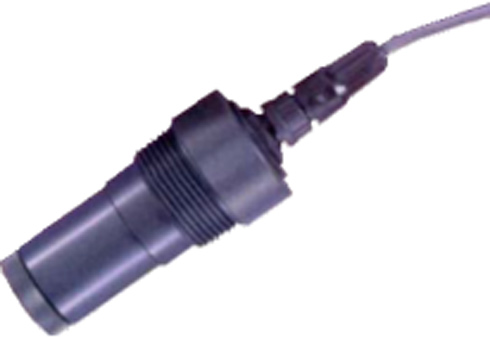

基本的B12湿气检测系统包括一个环路供电的2线制变送器和一个耐腐蚀专门用于100%RH的传感探头,探头可插入排放管或安装于流通器。样气需流过探头。当需要远程显示和报警继电器时，B12湿气系统可与ATI B14报等接收系统联接，此系统可提供直接气体浓度数字显示，三个报警设定点，远程报警复位输入，和变送器的4-20mA输出，B12也可与DCSPC或其他设备相连，总之，B12对于检测难题是一个非常出色的解夬方案。

产品特点

直接测量传感探头

很少维护量

快速响应

管道安装或流通式传感探头

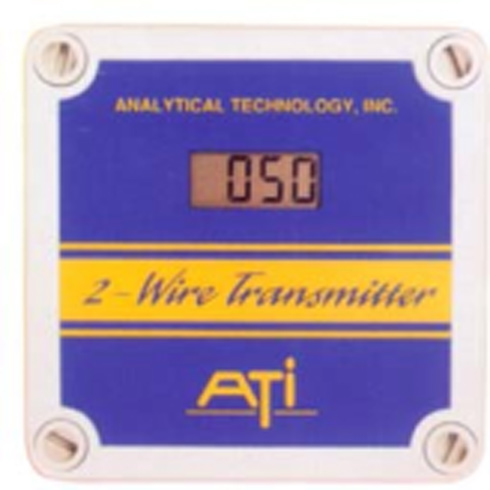

可选变送器LCD 显示

环路供电

技术参数

气体类型:

氧化性气体:CL、Br、CI0、0:

酸性气体:HF、HCI

氛气

测量范围:氧化性气体和酸性气体0-10、

0-20、0-50、0-100ppm:

氢气0-2%、0-10%

精度:通常为测量值的3%，但受限于标定气

体的精度

重复性:± 1%FS

线性度:±0.S%FS

输出:环路供电4-20mA，24VDC限度大负载6732

电源:12-28VDC

外壳:NEMA 4X聚乙烯:可选LCD显示:

可选隔爆型Class Div.I Grups B，C&D

操作方式:调零和调量程电位按钮装于变送

器电路板

操作温度:0-50℃

传感器材质:尼龙

传感器电缆:标准25FT，极大100FT

重量:11b(0.4Kg)

设备选型

型号:B12-CC-D-EEEE-F

代码含义:

CC-气体类型

69-氧化性气体(CL、Br:、03、CIOz)

70-酸性气体(HF、HCI)

71-氢气

D- 变送器类型

2-隔爆型

5-标准NEMA收尼龙

6-NEMA 4X LCD显示

EEEE- 测量范围

用四位数表示测量范围，见上面规格内可用测量范围。比如，0-10ppm 氨气,代码为

0010，0-2%氢气，代码为0002

F- 测量单位

1-PPM

2-PPB

3-%

4-%E

附件

00-0633 流通组件/标定接头

接收器B14接收器(见B14资料)

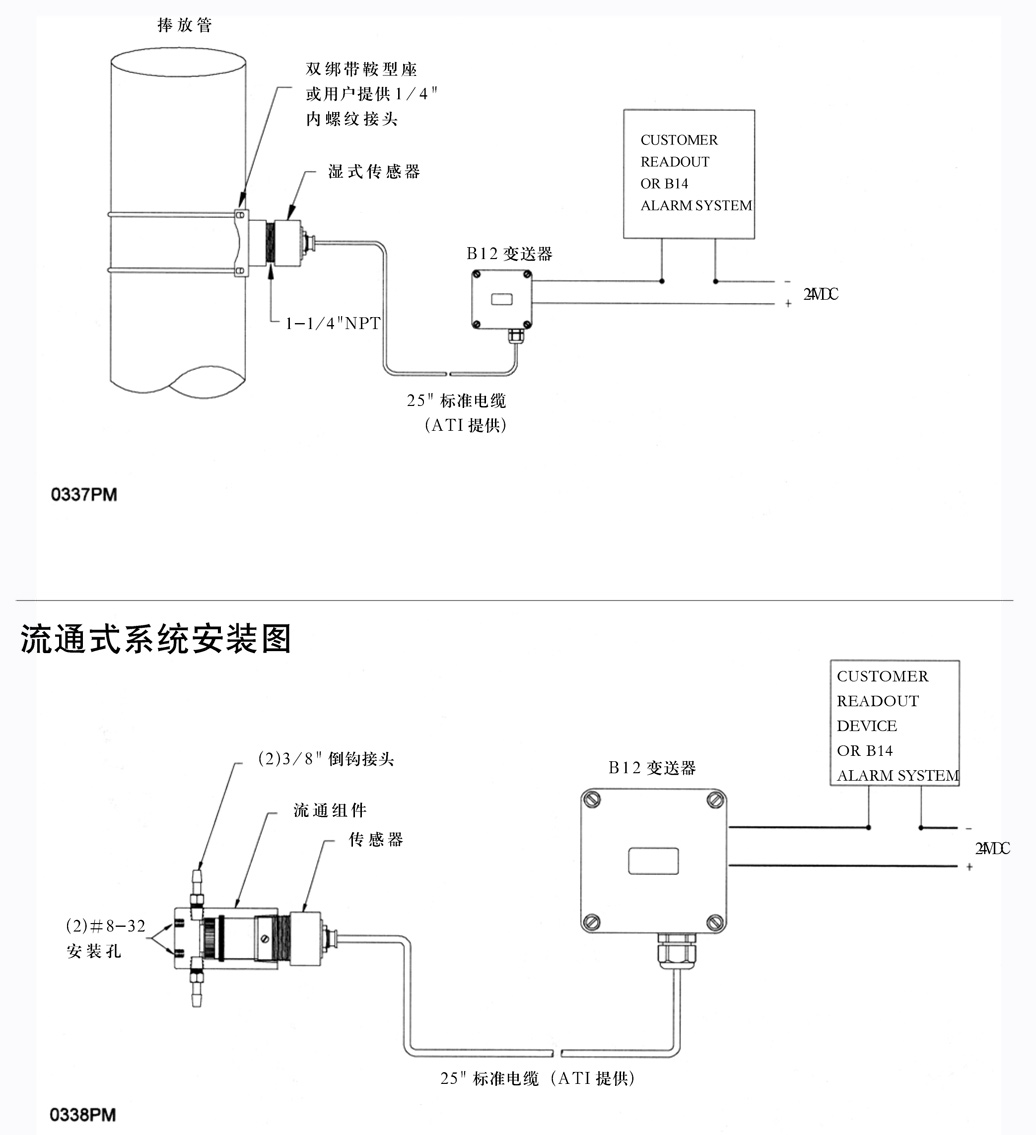

插入式系统安装图

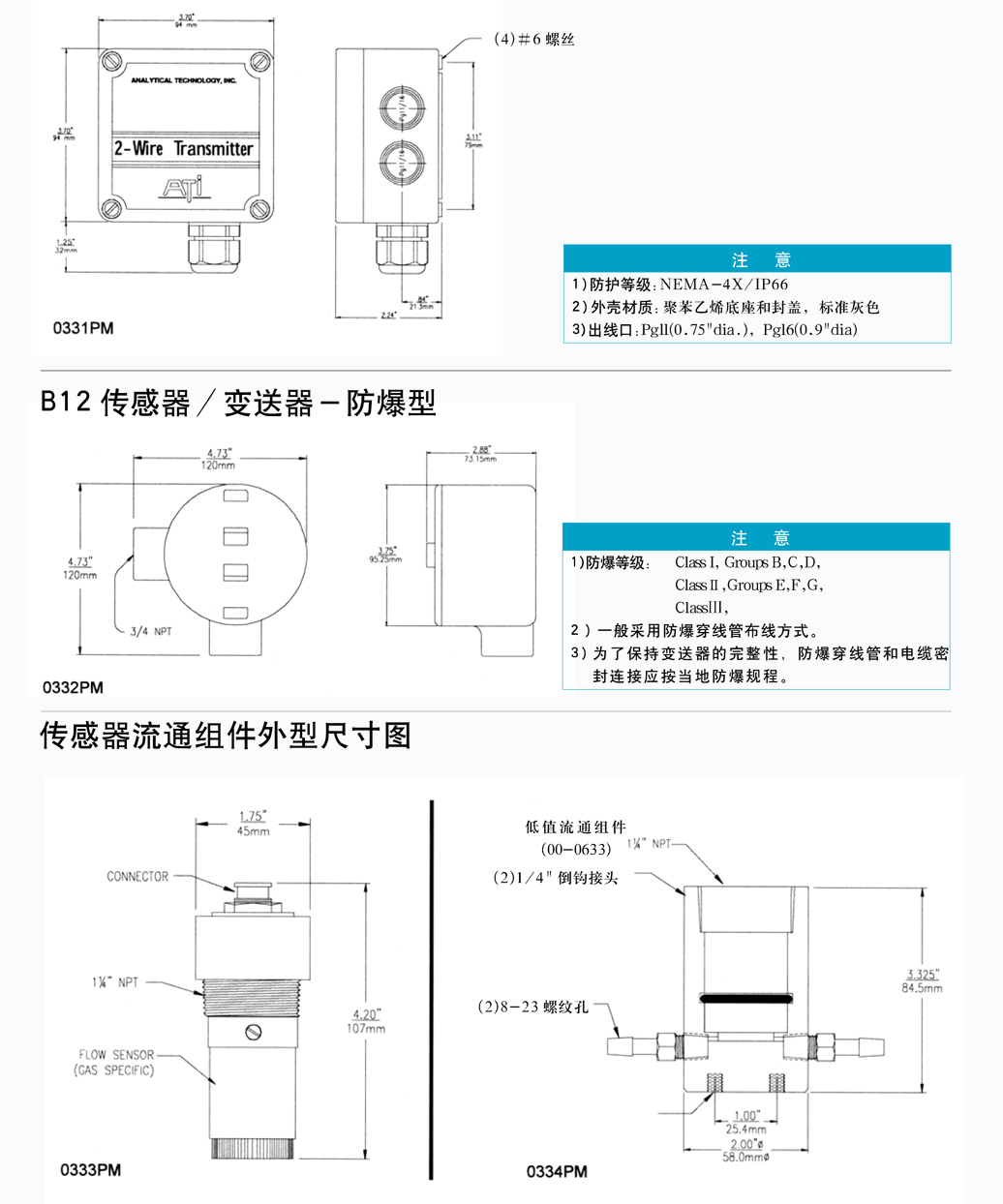

B12 传感器/检测仪外型尺寸图

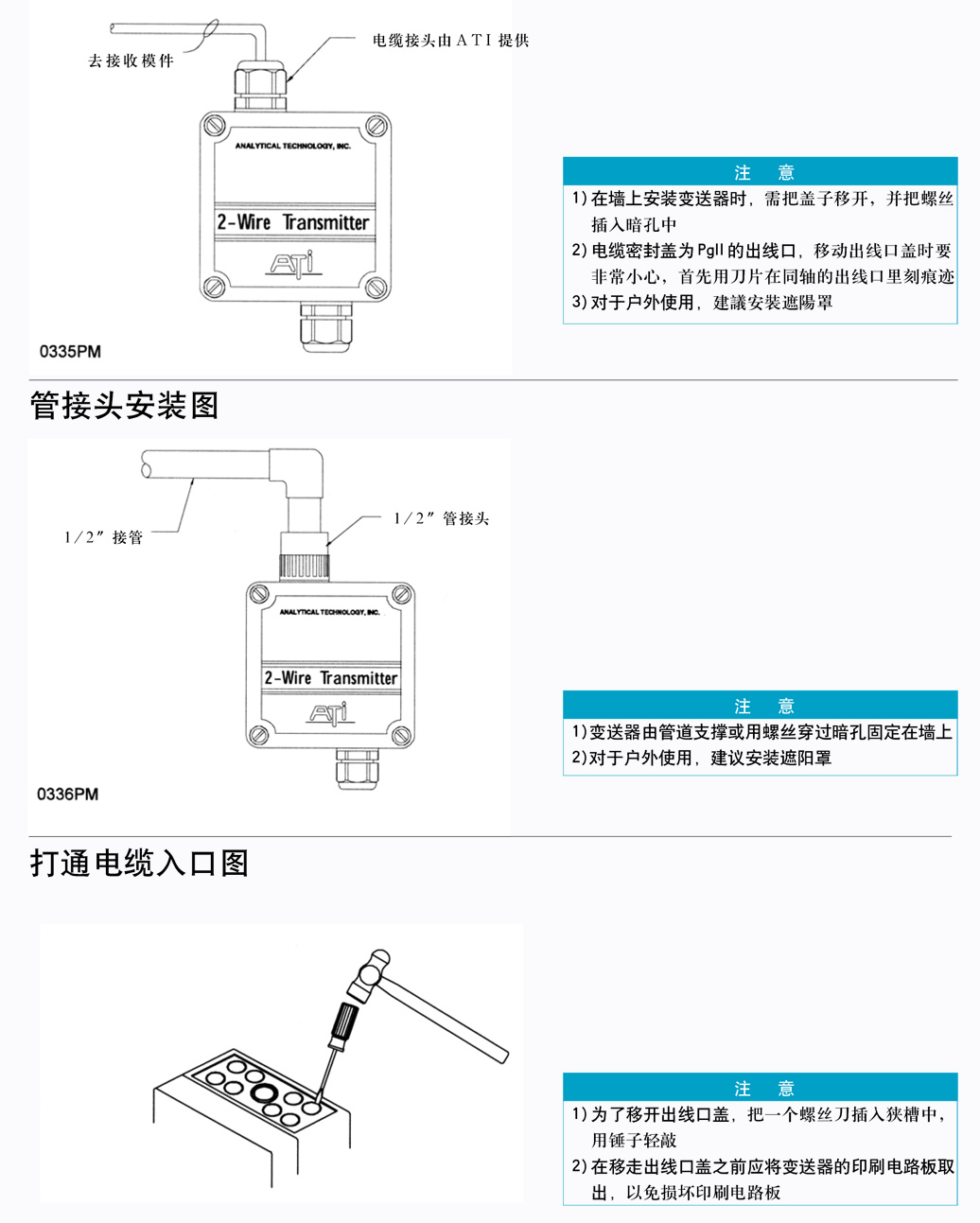

电缆接头安装
