Q45S型湿式硫化氢气体检测仪

污水处理厂和废水处理厂的HS气味控制，通常需要使用气体收集净化处理系统。多数净化处理系统采用次氯酸钠溶液进行清洗，用以净化废气中的硫化氢气体。一般标准的硫化氢气体检测仪在用于实时监测净化装置进口与排放口H2S气体的浓度时由于气体湿度大存在着一些问题。ATI已经开发出了在这种潮湿情况下实时监测HS的传感器，即湿式传感器。

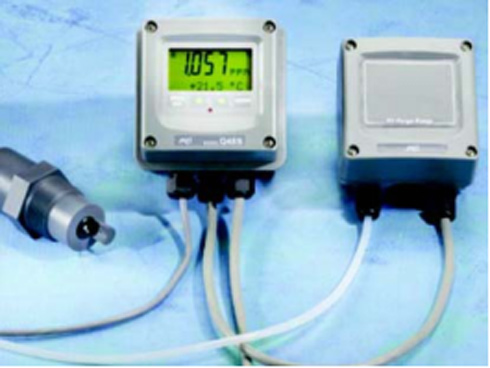

Q45S型湿式H2S气体检测仪，由ATI标准Q45控制器与“湿式硫化氢”气体传感器组成。此系统即可用于气体净化清洗系统的入口处高200ppmH2S气体测量，也可以用于排放出口处H2S浓度低于0.5ppm的气体的测量,传感器可以采用管道插入式或者流通式安装方式。

由子Q45S是用来检测混合有水汽和潮湿的气体，所以清除那些凝结在传感器表面阻碍HIS气体扩散到传感器内部的水珠是非常必要的，ATI提供一个可选的空气吹扫控制系统，由控制器进行控制，采样压缩空气定期的吹扫传感器表面来清除水滴。这个系统能确保被测的气体能充分与传感器表面接触并扩散到传感器，保证其测量的稳定性与连续性。

Q45S控制器具有大字符LCD显示，易于阅读取HS浓度，第二行显示其它系统的工作状态信息;一个报警继电器可用子外部报警功能，如果未选用空气自清洗部分，第二个继电器也可用于报警功能:还具有一个4-20mA输出，可以进行数据远程传输输出的量程可以编程设定为0-2.000PPM至0-2000 PPM之间。

Q45S还有一款电池供电的控制器，采用内部9V电池供电，并且具有一个实时的数据存储功能。标准的9V电池可以连续工作4天，而9V锂电池可以连续工作10天。储存在仪表中的数据可以通过软件轻易的下载到PC电脑上。

特点

独特湿式H2S 传感器:系统采用独特的湿式传感器可以在带有水汽或潮湿的气体中进行测量，解决了标准扩散式电化学传感器不能在这种环境中使用的局限性。

空气自清洗装置:空气自清洁装置，能定期对传感器表面进行吹扫,去除凝结在传感器表面的水珠保证传感器能长时间的正常工作。

两个内部继电器:两个继电器可用于就地报警功能:一个可以用干控制空气吹扫装置:另一个可以用于外部报警设定，继电器可对设定点延迟和滞后时间进行编程设定。

LCD显示:HS气体浓度有大字体LCD显示，同时显示屏上还具有第二行显示，显示其它相关的工作参数，面板上由4个操作软键进行操作。

内部数据储存:对子采用电池供电的系统，系统内可以储存桉1分钟间隔采集达10天之久的数据。

模拟输出:系统的模拟输出可以用户自己设定输出范围，继电器输出也可以由用户自己根据系统操作需要来设定，模拟输出和继电器输出，在仪表的维护和标定期间内可以进行屏蔽。

防护等级 NEMA 4XA 外壳:可以应用于污水处理厂的环境，电子部分获得CSA/UL认证。

气体:H2S气体

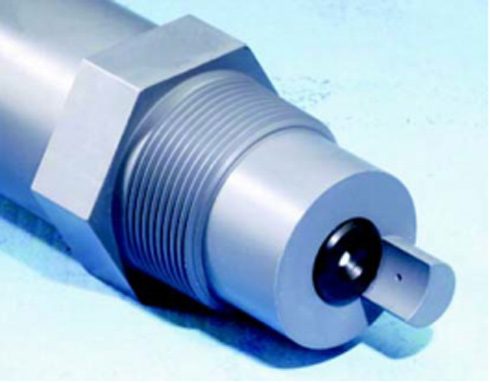

传感器类型:特殊湿式传感器

显示:0-2.000PPM，0-20.00PPM，0-200.0PPM

       (可编程设定)

响应时间:120秒达90%

精度:一般土10%测量值

灵敏度:0.1PPM最小

零点稳定性:士0.04 PPM

电子线性度:± 0.5%

量程漂移:取决于操作环境，但一般小于3%/每月

模拟输出:隔离的4-20mA，阻抗极大575Ω

电源:115 0r 230VAC，50/60 Hz.，5VA可选:9VDC电池带存储功能

继电报警器:两个SPDT，5A@230VAC阻抗性

继电线圈:可编程设定为旧或NO

外壳:NEMA4X，墙挂或盘装式安装

操作:4个软键按钮

工作温度:-20’-+50C

工作压力:-0.014-0.7bar

重量:(1.8Kg,)

订货指南

Model Q45S-A-B

A-电源

1-24 VDC，2线制，只有一个输出2-115VAC带两路模拟输出和继电输出3-230VAC带两路模拟轴出和继电输出4-9VDC电池带2个-2.5V输出5-9VDC电池带内部数据存储和软件

B空气清洁系统

1一不带

2一带空气清洁系统(电池供电的没有)

附件

00-1251-标定接头

00-0180-标定组件

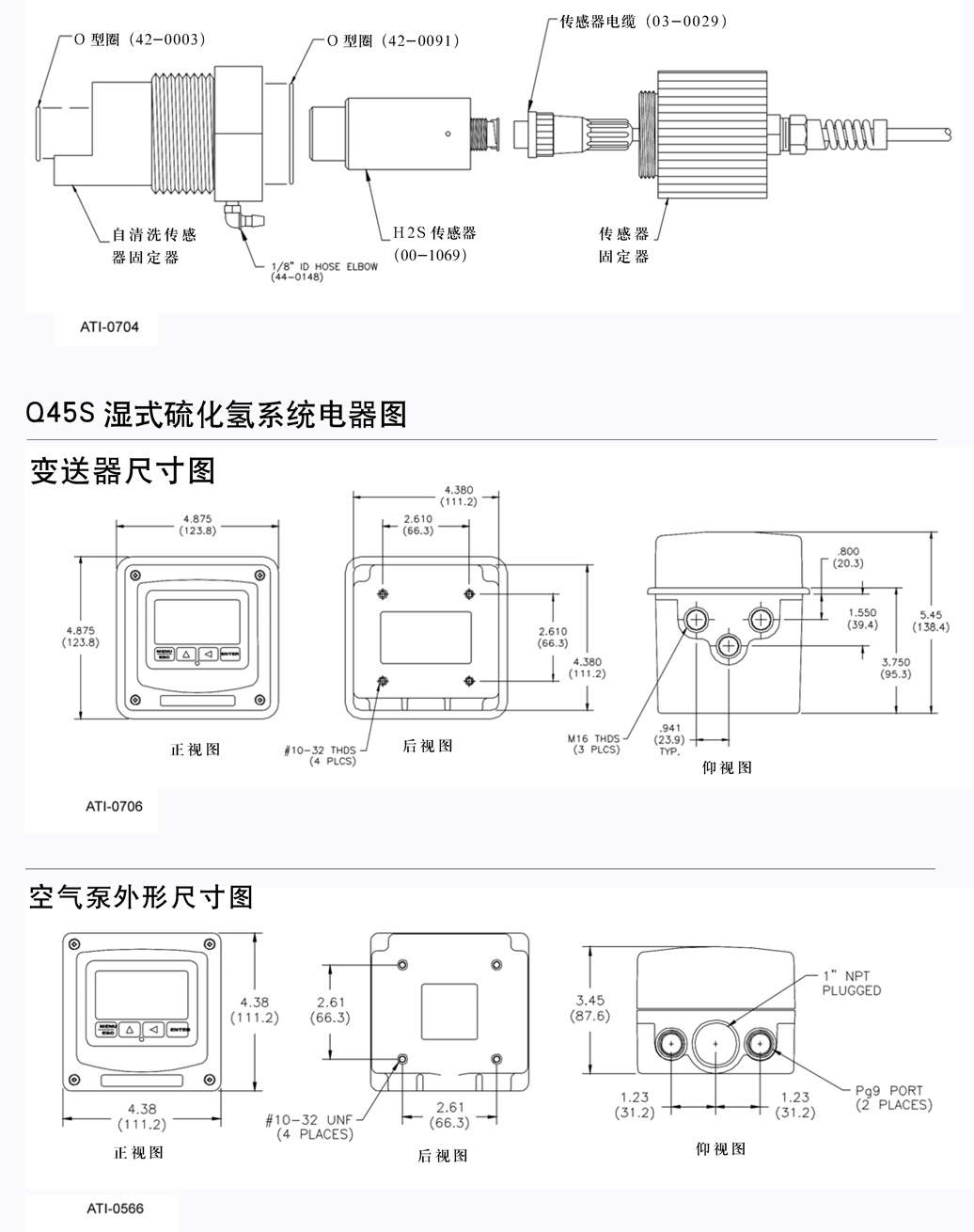

Q45S 湿式硫化氢系统外形尺寸

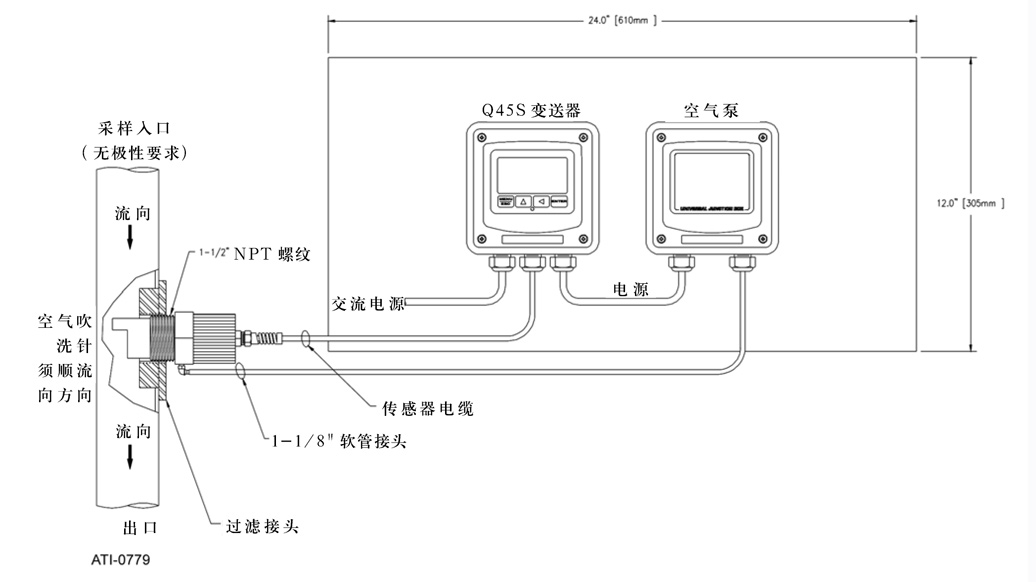

系统图

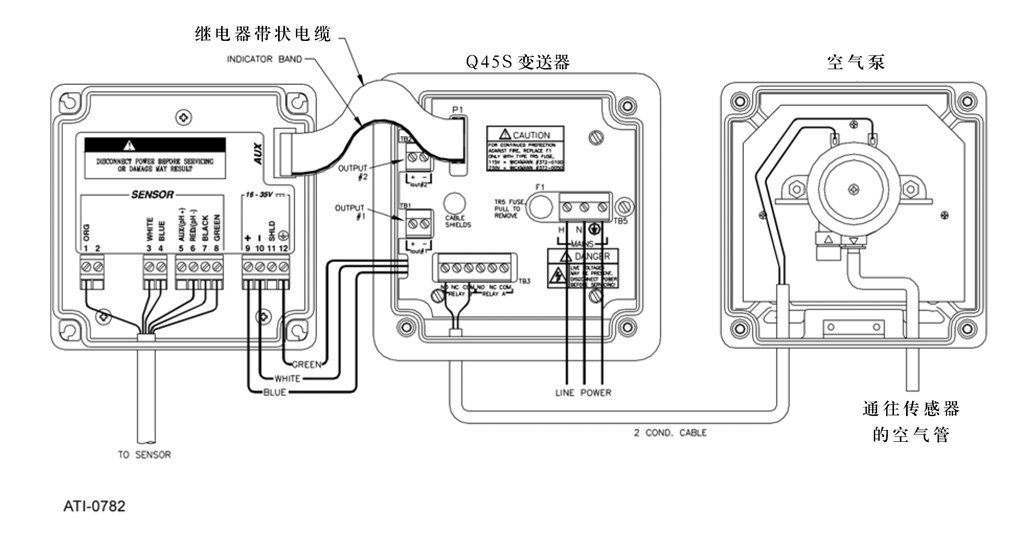

接线图

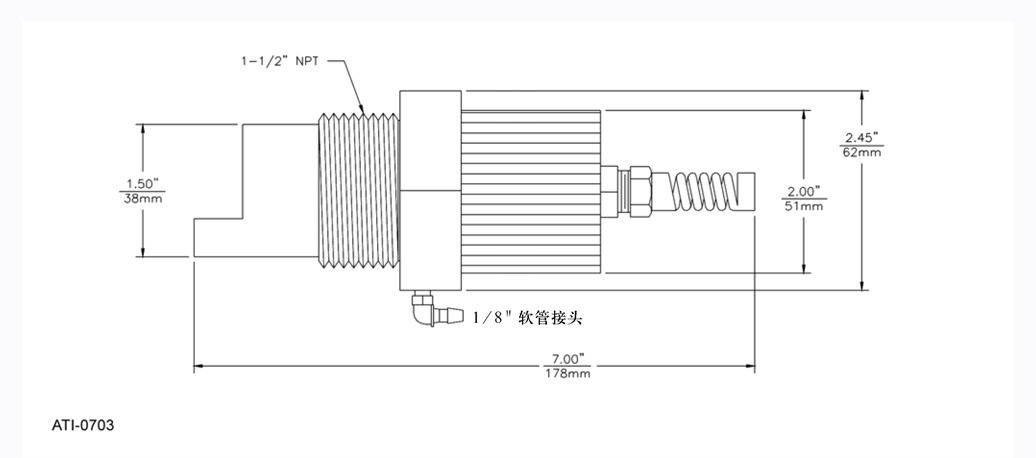

传感器外形尺寸图

传感器内部结构图
