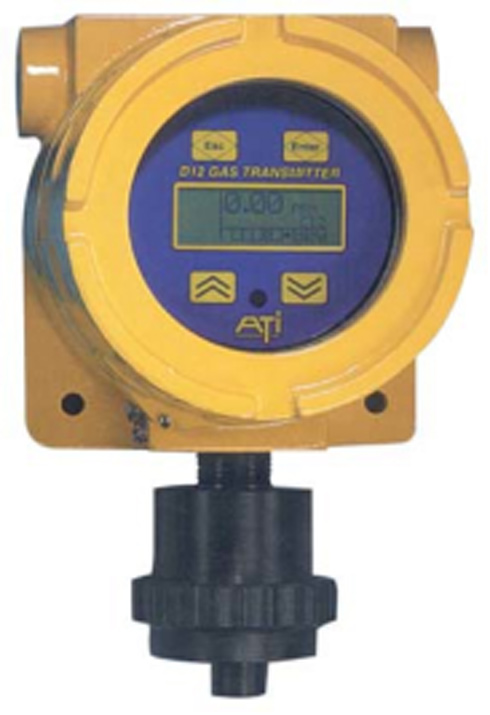

D12型数字式气体检测仪

气体检测系统有各种形式和规格,有些只需要简单的变送4-20mA信号,有些好一点，具有报警继电器功能，或两者都具备。随着数字通讯技术的发展,对变送器的直接数据通讯已提到议事日程上来了,给变送器增加数字通讯功能与给传感器增加自检功能一样目的是增加系统可靠性。

我们不能提供一个动听的名称来描述D12的全部功能,我们只能解释我们的变送器提供的每种功能从我们的4种不同观点开始。

回路供电检测仪:

为了测量和向远程显示和报警设备传输数据，D12采用二线制工作(可燃气体除外)整体安装的LCD现场显示气体浓度和报警状态。

典型应用:

化工过程

纸浆和造纸

R&D实验室

半导体厂

炼油厂

制药

食品工业

啤酒厂

金属处理厂

水处理

废水处理

电力设备

农业化工

塑料制造业

炼铝

带 HARTTM 协议的回路供电检测仪:

为用Hart协议通讯系统操作，D12提供这种备选功能，我们的HARTTM输出支持4-20mA 和恒流式操作。

带整体安装继电器的检测仪:

对于系统需要就地报警功能，或希望有离散输出的系统，D12可提供3个继电器输出，继电器可指定为任何报警设定点或故障状态，设定点死区和延时全部可编程。

带 Modbus™ 总线协议检测仪:

当希望RS-485通讯时，带报警继电器的D12检测仪提供Modbus接口，对于大型系统软件支持247个地址。

传感器灵活性：

不管你选择哪种变送器,D12变送器都具有增强性能的特性,并提供操作灵活性,这源于我们独有的先进电化学传感器:

传感器可互换：

每一个有毒气体变送器可接收多达46种传感器的信号,大大降低了多种型号传感器的需求.自对准传感器卡座,简单插入即可,当插头接触时,自动识别传感器和进行自检。

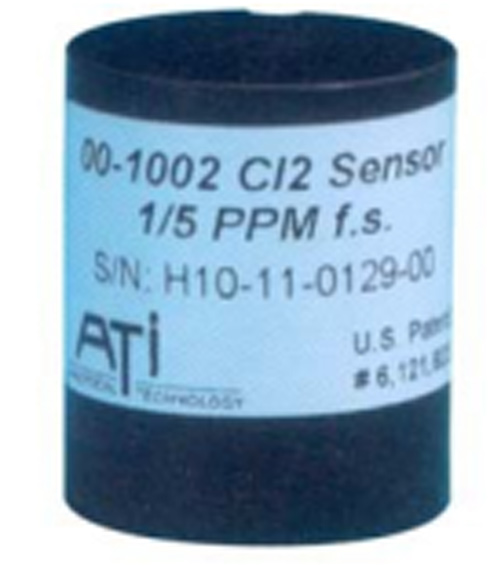

插装式传感器

智能传感器:

插入式传感器存储标定数据,元件和变送器分开单独标定传感器,这允许实验室标定(或工厂标定)传感器,这就有必要把标定气带到工厂各处,传感器甚至可和ATi的C16漏气检测仪互换.

标定历史数据：

每次调零或标定传感器,数据都存在传感器的存储器内,不管什么时候,操作人员都可重新调出历史数据,并观察传感器的状态。

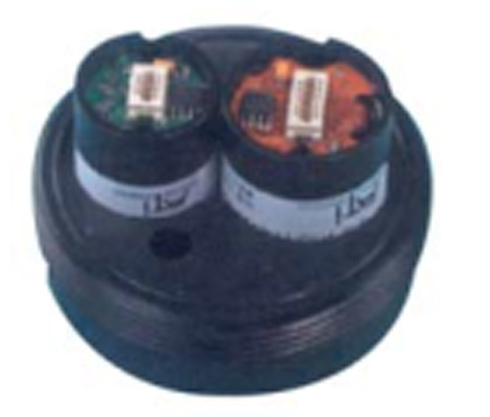

自列式传感器/发生器支架

传感器响应检验:

对于许多有毒和可燃气体,AT提供一个独特的传感器响应测试系统,这个系统是任何与之竞争的变送器不可比拟的,甚至在室外,风大的情况下,本系统也能提供可靠的响应检验以保证系统的完整性。

电化学气体发生器:

传感器响应是用户按要求发生的实际气样检验的,电子敏感元件和电路测试不能提供同样的可靠性。

插入式智能气体发生器：

自动测试气体发生器容易安装,需要时也容易拆卸,发生器存储可读到的运行时间信息,并自动测试和所装传感器的兼容性。

自检气体发生器

自动测试记录:

采用自动测试发生器的系统存储测试记录,指示测试完成次数和测试结果,这些数据存在一个单独的传感器存储器内，便于以后观察。

D12提供一些有用的特性，这些特性简化了安装操作和维护”从洁的菜单驱动组态页面到大的数字气体浓度值显示:你几乎找不到比1)12更灵活钓变送器

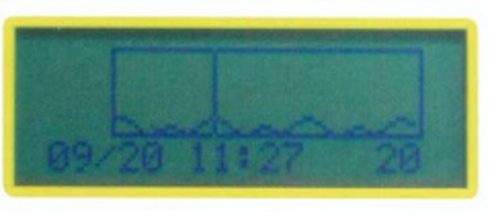

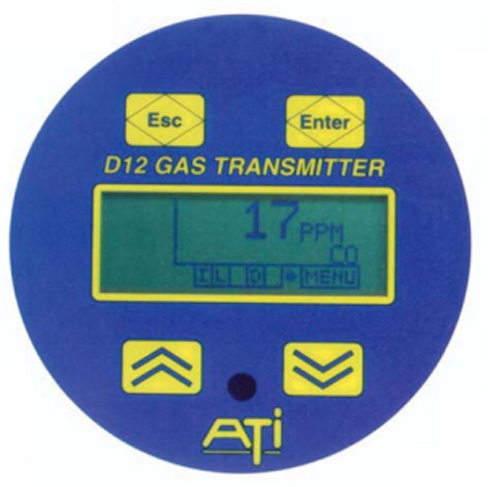

LCD(液晶显示)显示:气体浓度以大的，易读的数字显示，显示也提供报警指示和设定操作参数的完整的菜单项”当以一线制操作时，提供背亮式显示。

大部数据登录：被测气体浓及值可以山用户定义约时间间隔存储，当需要在LCU上显示时，重新调H"用M())BUS接口可以下载数据(

外部操作：用一个磁性工具可实现所有操作:例如标定:报篓设定:报警复位，观察数据和设定备选项:做调整时不需打开外壳(

密码保护：存在变送器内的程序设置山用户可选约4位保密码保护:操作员可以反复观察所有功能:但只能H授权人员改变设置(

模块式电子单元：D12电子绀件很容易插在外壳基底的七源板上，在有故障发生时，可将变送器快速拆下来。

防爆外壳：变送器被设计为在危险场所操作:变送器铸铝外壳的防爆等级Classl，Divisiolll,Group 13,C&I)，提供U"「M和[SA认证(

可编程 4720MA输出:对于一个具体的传感器，输山量程可在此传感器设定的量程范封内进行编程输出。

3个内部报警继申器：备选继电器输出可被用于就地报警功能，所有继电器可编程设定点，死风延时:非延时和其他变量:甚至在变送器内可提供远程复位功能(

模拟量输出仿真:变送器的模拟量输山可被设置于用户可定义俏"这样可在无需的传感器加气体条件下就能完成回路测试(

继电器输出仿真:报警继也器可按允许测试本地报警设备的命令被触发:按操作员的选择可触发任何继电器组合(为维护标定输山和报警也能被禁小(

串行通讯接C：变送器可带HART或MODBIS通讯协议:HARI协议支持Universal和Co]mon Practice命令，用Bel1202FSK调制解调标准以1200波特传输数据:MODBIS协议支持以9600波特速率存取浓度和状态信息，且通过RS485或RS232(软件可选)串行口支持存取报警状念和许多其他功能和记录仪/3-1/2”磁盘数据库交换数据。

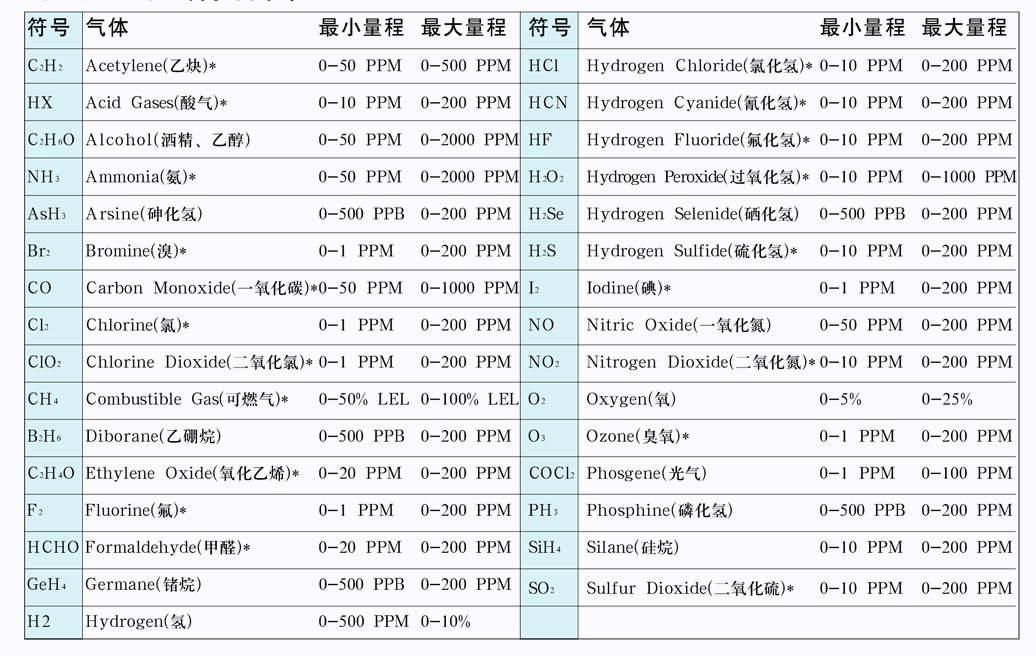

可测量的气体种类

可选自检气体发生器

技术参数

气体类型:            用从可用的传感器表选择

传感器类型:         有毒气体和氧气传感器为电化学型,可燃气体传感器为催化燃烧型

量程:                   在所选传感器的量程范围内用户可调整

响应时间:            由传感器确定

精度:                   一般为测量值的士10%(受标定气限制)

重复精度:            士 1%

线性度:               士0.5%

零漂:                  每月小于满刻度的2%,不积累

量程漂移:            取决于环境,但一般小于每月3%

报警:                   三级浓度报警(注意,警告,报警)可编程设定点,死区,延时和手动或自动复位。一个故障报警,可编程输出或继电器响应

模拟量输出:         回路供电4-20mA,24VDC供电,限度大负载675Ω

串行接口:            HARTTM(1200波特调制解调接口)

                           MODBUSM(1200-9600-RS232或RS485,软件可选)

电源:                   12-30VDC回电供电方式二线制限度大25mA

                           12-30VDC 三线制时限度大200mA

报警继电器:          三个SPDT,@230VAC,5A

继电线圈:             可编程为正常励磁或正常失磁

外壳:                    防爆外壳,防爆等级为ClassI，DivisionI,Group B,C&D

传感器自检:          按传感器类型可选自检气体发生器

操作:                    靠变送器正面4个磁性开关进行操作

工作温度:             -30℃到+60℃(对于有毒气体CO2传感器低点-10℃)

                           -40℃到+70℃(对于可燃气体)

重量:                    4LBS(1.8kg)

订货指南:

D12-E-F-G 型

对于要和电化学传感器一起使用的变送器,必须从下面所列的表中选择传感器,注意因操作量程不同,在某些情况下,传感器的信号将有所变化.如果采用自检气体发生器,这项也必须单确定,可燃气体传感器是传感器卡座的一部分,由型码后缀F确定。

后缀E-变送器类型

1-电化学有毒气体变送器,不带报警

2-电化学有毒气体变送器,带报警

3-可燃气体变送器,不带报警

4-可燃气体变送器,带报警

后缀F-传感器装置配型

1-一体式传感器和气体发生器

2-远程式有毒气体传感器系统

3-一体式可燃气体传感器

4-带气体发生器的一体式可燃气体传感器

5-远程式可燃气休传感器系统

6-带气体发生器的可燃气体的远程传感器系统

7-分离式传感器带25 寸延长线

8-用于保存毒气传感器并且带有加热功能的保存盒

后缀G-数字输出1-没有

2-MODBUS接口(在后缀E中需要报警选项)3-HART接口

附件

00-1056标定用接头

00-1251流量输送组件

00-0981传感器储存盒(用于4个传感器)

自动测试气件发生器(备选)

00-1239 C18-11氯气发生器00-1240 C18-15氨气发生器

00-1241C18-16一氧化碳气件发生器

00-1243 C18-24硫化氰气体发生器

00-1244 C18-27二氧化硫气体发生器

有毒气体传感器

件号               气体种类和量程

00-1000         溴,0-1/SPPM(标准2PPM)

00-1001         溴,0-5/200(标准 20PPM)

00-1002         氯气,0-1/SPPM(标准2PPM)

00-1003         氯气,0-5/200(标准20PPM)

00-1004         二氧化氯,0-1/SPPM(标准2PPM)

00-1005         二氧化氯,0-5/200(标准 20PPM)

00-1006         氟气,0-1/SPPM(标准2PPM)

00-1007         氟气,0-5/200(标准20PPM)

00-100S         臭氧,0-1/SPPM(标准2PPM)

00-1009         臭氧,0-5/200(标准20PPM)

00-1010         氨气,0-50/500PPM(标准200PPM)

00-1011         氨气,0-500/2000PPM(标准1000PPM)

00-1012         一氧化碳,0-50/1000PPM(标准200PP)

00-1013         氢气,0-1/10%(标准 4%)

00-1014         氧气,0-5/25%(标准 25%)

00-1015         光气,0-1/SPPM(标准2PPM)

00-1016         光气,0-5/100(标准100PPM)

00-1017         氯化氢,0-10/200(标准20PPM)

00-1018         氰化氢,0-10/200(标准20PPM)

00-1019         氟化氢,0-10/200(标准20PPM)

00-1020         硫化氢,0-10/200(标准 50PPM)

00-1021         一氧化氮,0-50/500(标准200PPM)

00-1022         二氧化氮,0-10/200(标准20PPM)

00-1023         二氧化硫,0-10/500(标准20PPM)

00-1024         砷化氢,0-300/2000PPM(标准1000PP)

00-1025         砷化氢,0-10/200(标准10PPM)

00-1026         乙硼烷,0-500/2000PPM(标准1000PPM)

00-1027         乙硼烷0-10/200(标准10PPM)

00-1028         锗烷,0-500/2000PPM(标准1000PPM)

00-1029         锗烷,0-10/200(标准10PPM)

00-1030         硒化氢, 0-500/2000PPM(标准1000PPM)

00-1031         硒化氢,0-10/200(标准10PPM)

00-1032         磷化氢,0-500/2000PPM(标准1000PPM)

00-1033         磷化氢,0-10/200(标准10PPM)

00-1034         磷化气,0-200/2000PPM(标准1000PPM)

00-1035         硅烷,0-10/200(标准10PPM)

00-1036         碘,0-1/SPPM(标准2PPM)

00-1037         碘,0-10/200(标准 20PPM)

00-1038         酸气,0-10/200(标准20PPM)

00-1039         环氧乙烷,0-20/200(标准20PPM)

00-1040         甲醛,0-20/200(标准20PPM)

00-1041         氢气,0-500/2000PPM(标准2000PPM)

00-1042         过氧化氢,0-10/100(标准20PPM)

00-1043         乙醇,0-50/500(标准200PPM)

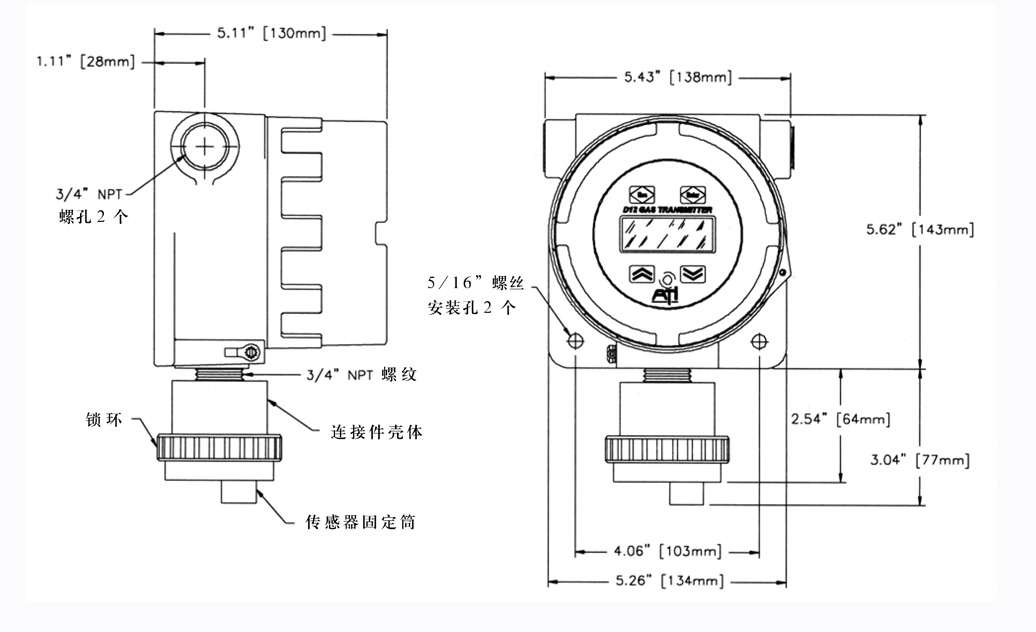

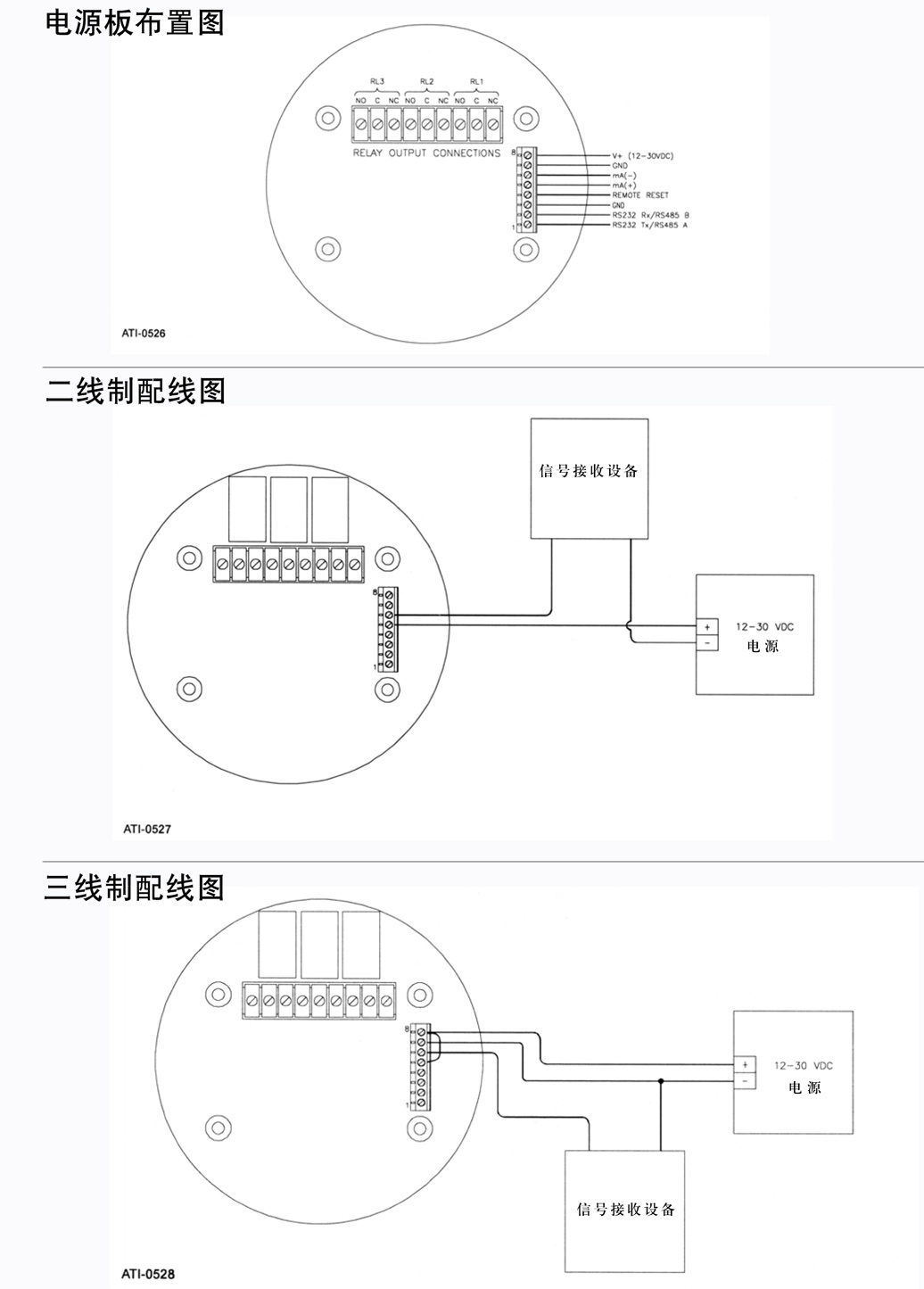

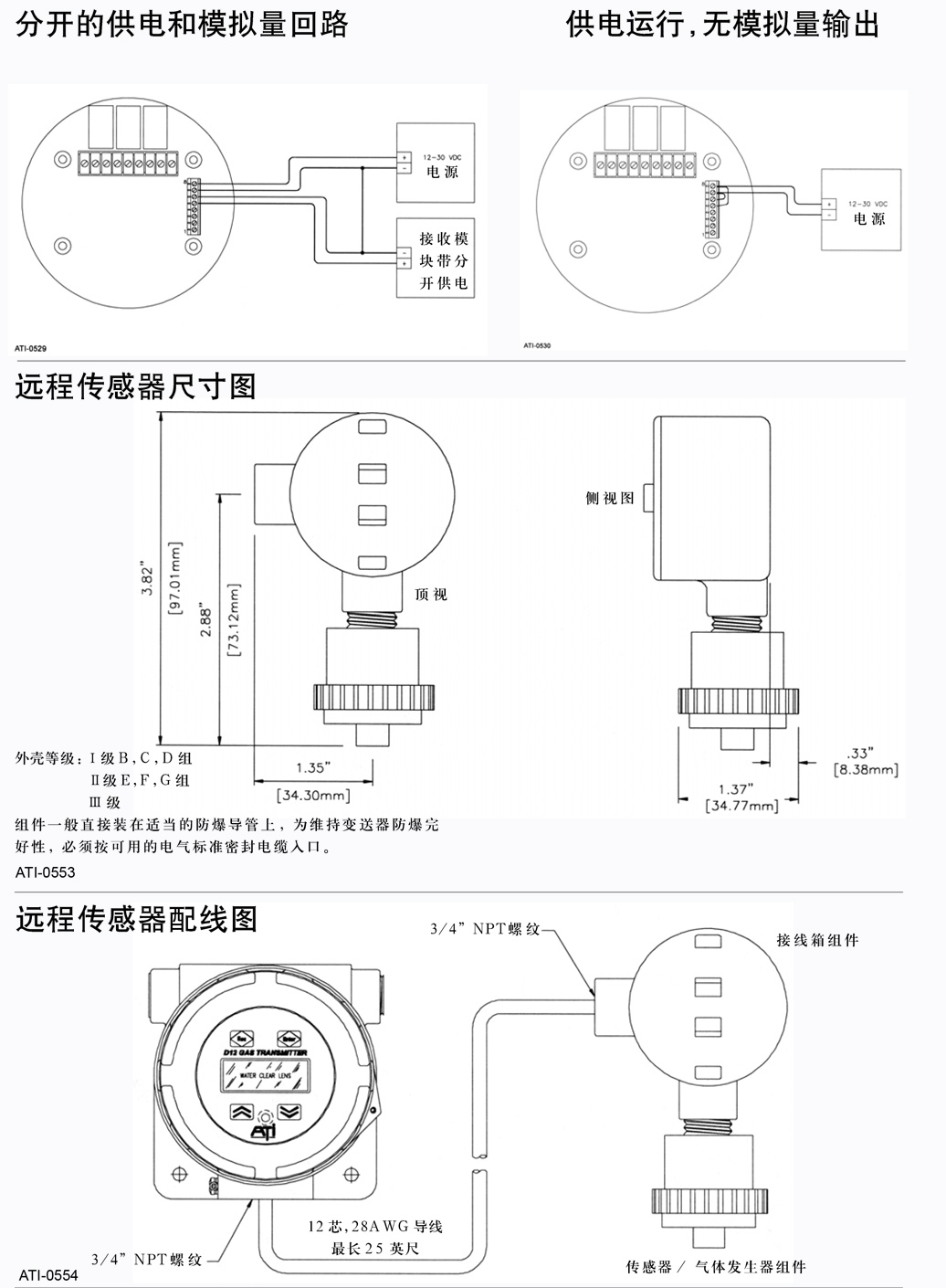

外壳尺寸

注:

壳体材质:砂模无锏铸铝,黄色

盖:砂模无铜铸铝,黄色.3-5/16”直径钢化玻璃观察窗

认证:

FM 标准 3615

CSA 标准 C22.2 NO.30

UL标准1203

KEMA CENELAC 标准EN50014,50018

防爆等级:

UL, Class l, Grup B,C,D, Class l , Gmup E,F,G.

CENELAC:EExd II C,IP66

Nema 4x.78CD,9EFG

ATI-0532
