ATI总氯分析仪Q46H/79PR

总氯分析仪是为连续测量溶液中总氯而设计的一种多功能在线监测系统。这种直接测量系统不需要添加化学试剂来测量总氯。Q46H/79PR适用于饮用水系统、水回用系统、冷却塔、水族馆，以及废水处理废水的监测。

总氯分析仪的基本传感元件是直接测量氯的三电极的极谱化膜传感器。总氯在测量过程中不会改变水样，或添加任何化学物质到水样中，如果需要水流可以返回供水系统中。

除总氯的测量以外，Q46/79PR还提供了一个可选的pH测量输入，提供双参数监测系统。

流通式传感器易于安装

ATI可以提供带采样的流通池控制的完整Q46H/79PR分析仪，分析仪固定到一个安装用的PVC背板上。连接好电源、水样和模拟/继电器输出，用户就可以开始测量了。系统可选择提供或不提供用于远程指示水样流量状况的报警开关。

特点

总氯 膜覆盖的电流传感器，测量总氯时，不用添加pH缓冲液，碘溶液，或其他试剂。总氯传感器可以浸入安装在容器罐里，也可以安装在取样流通池上。

可选pH传感器. 可选pH传感器可构成总氯+PH的双参数测量监测系统，并可以为总氯和pH值提供双路4- 20ma输出。

灵活性. 可通过3个内置自动量程编程从0.1 PPM到200.0 PPM量程范围内分程选择0-2.000PPM、0-20.00 PPM或0-200.0 PPM。

交流或直流电源选项. 可选90-260 VAC或12-24 VDC供电系统。在这两个版本中，所有的特性都保持不变。

模拟输出选项. 两路4-20mA模拟输出可以设置为氯与温度，氯与氯，或者氯与PH值输出，两路模拟输出都可以单独编程设置报警值。可选的第三路输出可用于跟踪所有的三个参数。

PID 输出. PID控制器可以设置为两路输出的其中一路。PID包括手动操作功能和诊断?stuckcontroller?定时器功能，用于控制问题的继电器通知。

数字通信. 可支持Profibus-DP或Modbus RTU。

继电器触点. 标准配置三路6A的SPDT继电器和两路模拟4- 20ma输出。继电器控制的软件设置包括设定值、死区、相位、延迟和故障保护。可选增加三路中继卡，0-30 VDC信号，可以总共支持6路继电器。

传感器和流通池选项

氯传感器有两种，一种用于流通池安装，另一种用于浸入式安装。当总氯浓度低于0.5 PPM时应使用流通池安装进行测量，很好的控制采样的流量和压力，对测量的准确性精度是很重要。在大多数应用中都使用ATI配套的标准的定水头流通池，密封流通池和低流量流通池也可用于特殊应用场合。

浸入式总氯传感器可用于测量废水或其他开放水域中的总氯。浸入式传感器进行直接测量，而无需常规总氯测量所要求的采样和化学试剂，即可提供可靠的监测。

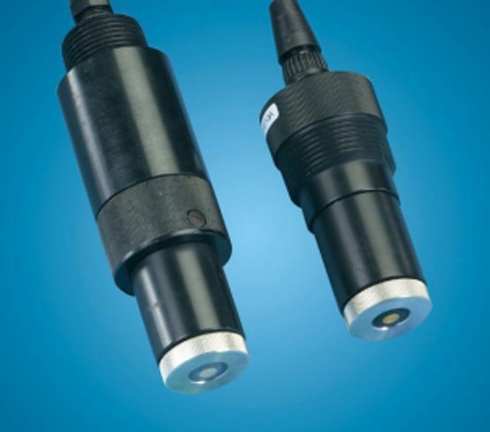

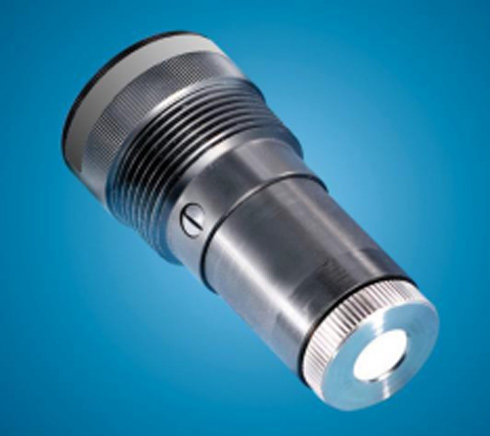

浸入式和流通式传感器

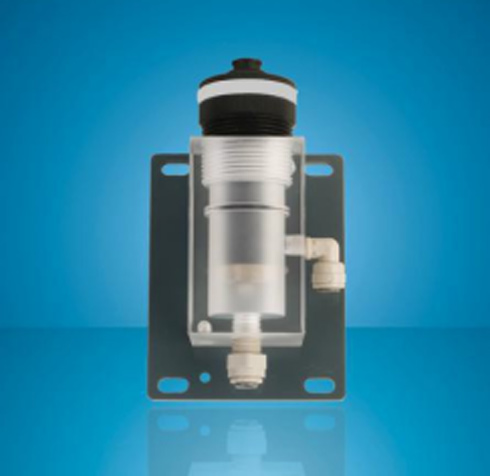

定水头流通池

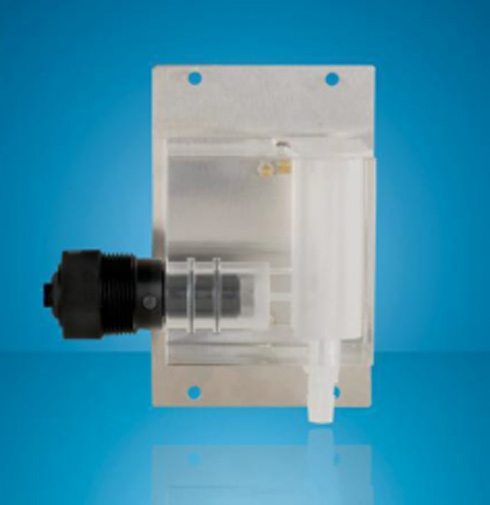

封闭式流通池l

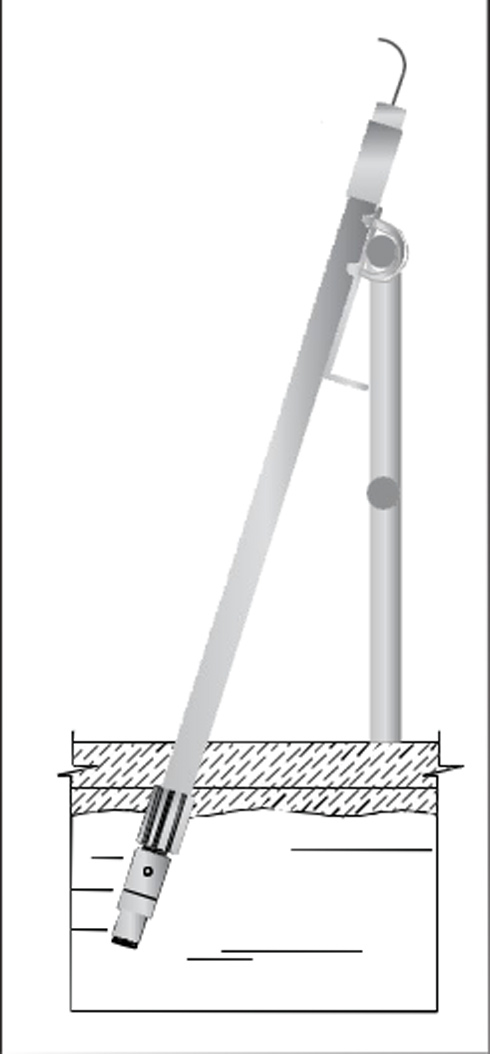

传感器支架安装

系统配置

标准Q46H/79PR系统有AC供电(90-260 VAC, 50/60 Hz)，或DC供电(12-24 VDC)两个版本可选。基本配置包括两路独立的4- 20ma输出和三路SPDT报警继电器。

如果还需要测量pH值，可选pH传感器。pH该传感器连接后，第二路模拟输出可配置为pH值，代替温度测量，以提供氯/pH双通道监测系统。

Q46H/79PR系统也可以提供一个额外的输出板。此输出板可以包含第三路4-20ma输出或另外三路低功率继电器。增加第三路模拟量输出是常规的，因为系统会为氯、pH值和温度提供独立输出。

除了模拟量输出选项外， Q46H/79PR监测仪还可以提供数字通信:Profibus-DP、Modbus RTU或 Ethernet/IP。

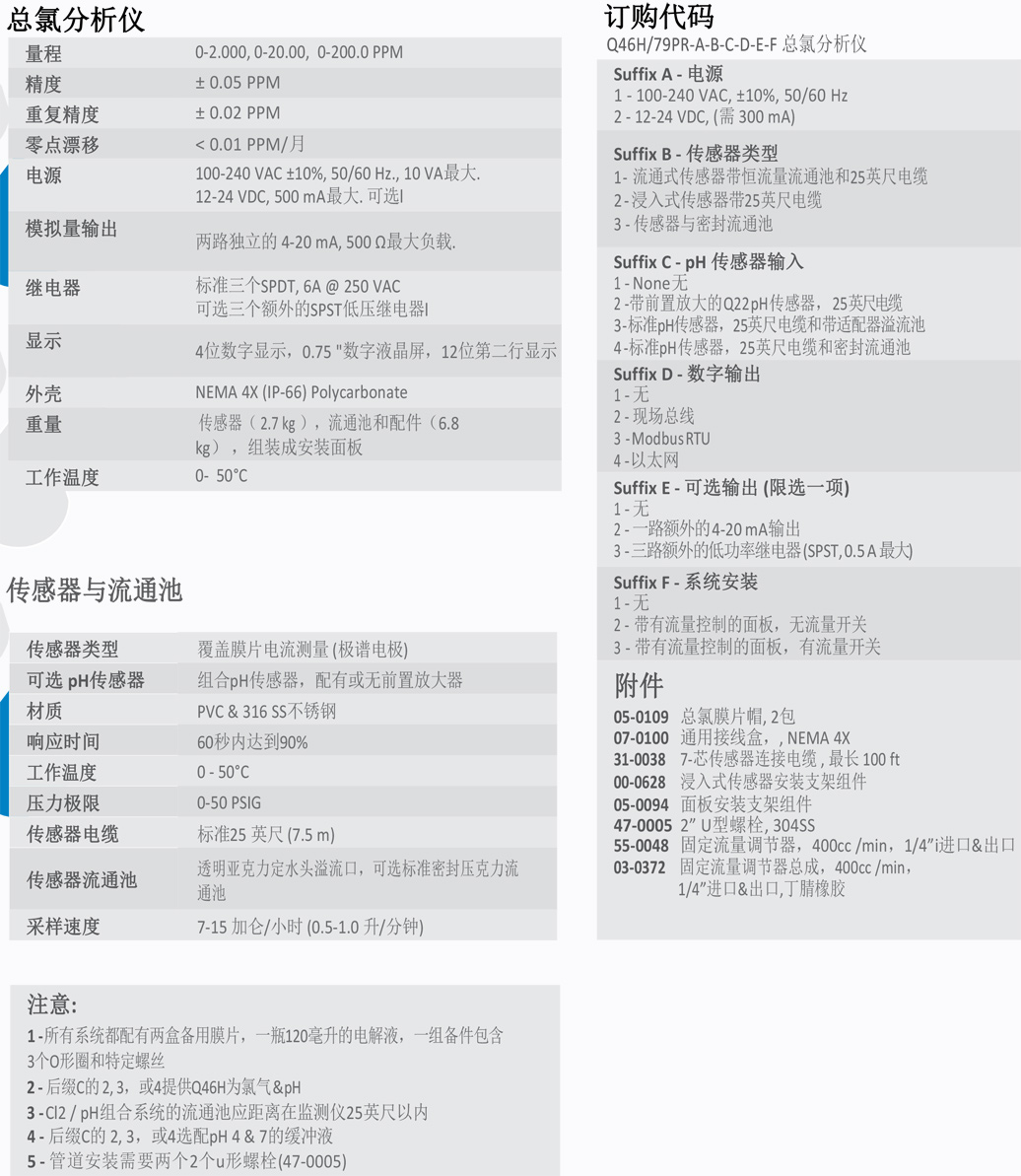

Q46H/79PR 规格书
