多参数水质检测仪

MetriNet 网络化多参数水质监测系统，是一种低功耗模块化系统并能远程收集数据的多参数水质监测系统，广泛应用于饮用水的管网分配，温室喷灌输水系统和其他清洁水的应用领域。

MetriNet  提供多达八种不同水质参数的强大监控软件包，并提供可靠的数据采集和数据传输。该系统提供几种不同方法来发送信息，包括:  蜂窝调制解调器，Wi-Fi，有线的 Modbus，以太网/ IP 或 Profibus DP，以及基于云数据存储。

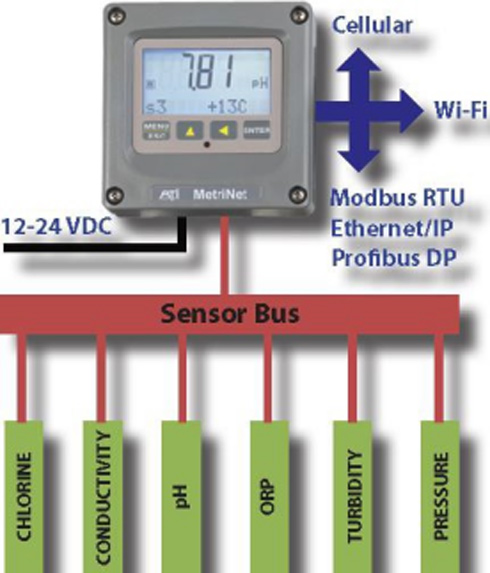

MetriNet 系统的核心是一系列新型智能数字传感器。M- Nodes 把传感器和变送器封装于小型结构中作为一个独立的模块运行，可以通过通信总线来连接。

传感器和总线连接器防护标准为IP-67，能极大限度的保护信号传输。M-Node 传感器和用户数据采集系统之间的通信由MetriNet 控制器处理。控制器具有对M-Nodes 传感器参数设置和校准，以及存储数据到本地或远距传输的功能。

MetriNet 系统的一大特点是灵活性。模块化组合的特点使用户可以自由组成适合用户要求的监控系统。所有节点能直接插入 MetriNet 系统，并直接从通信总线供电。可以根据需要来添加或删除节点，并且删除节点不会影响系统测量。

数据采样频率可以由用户选择决定，以极大限度地降低功耗。本地数据存储为标准的.csv 文件格式，以便使用电子表格程序进行操作。蜂窝结构的数据传输系统可以将数据传输到商业的存储地址或直接存  到客户自己的地址。

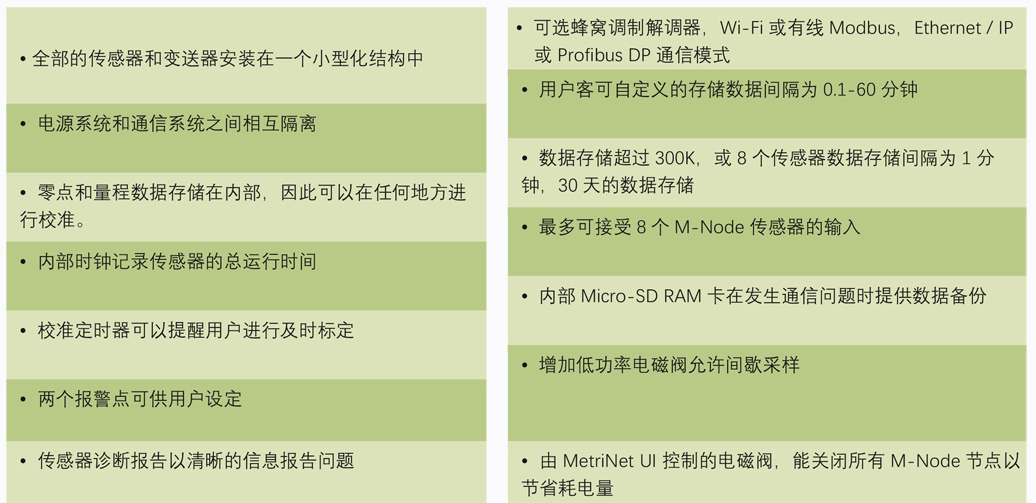

METRINET 特点

M-NODES 节点控制器                                                                        控制器

节约水资源

MetriNet 系统标准的水样采样流量为 200 ml / min，大约每天消耗约 285 升水。在大多数情况下，这个用水量不是很大。

但是在某种情况下，用户也可以使 MetriNet 系统消耗的水量更低。MetriNet 控制器可提供一种循环操作模式，使得用户能够极大限度地减少日常用水量。当电磁阀关闭时，系统中没有水流过，不进行测量，在用户设定的采样时间间隔里，电磁阀打开使水样进入系统，水样按照选择的时间连续流动一段时间，系统进行测量并将数据存储在本地，当这个循环完成时，电磁阀关闭，不再消耗水量。循环采样模式在大多数应用中，每天至少减少消耗 20 升水。

模块化流量系统

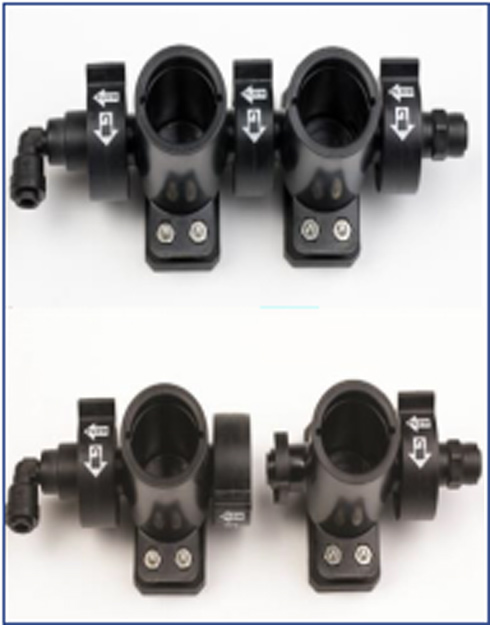

MetriNet 流通池是模块化的，可以由 1 到 8 个流通池组成。每个腔室都有一个带有简单卡口，连接 M-Node 传感器。

使用旋转锁环可很方便地将传感器紧固在流通池上，流通池的出水口安装有流量控制单元，当入口压力范围在 10-100 PSIG（70-700 kPa）以内用来将水样流量控制在 0.2 LPM 。头一个流通池配有按钮式连接件，用于连接¼”外径管子。

流通池内部装有过滤网保护系统，可以对流动水中大于 100 微米的杂质颗粒进行过滤，同时也可以方便地取出进行检查和清洗。

每个 MetriNet 流通池通过 DIN 导轨安装，流通池测量系统能很方便地用导轨组装起来。

电源选项

传统的水质监测仪系统一般都需要交流供电。MetriNet 系统的低功耗设计使得监测仪可在没有交流电的场合使用，可选择 12-24 VDC 电源以及电池进行供电，而不会降低可靠性。

为了更进一部的降低能耗，MetriNet 系统允许用户选择连续或循环模式运行。在连续模式下运行时，电源不间断地对 M-Nodes 进行供电，并持续测量；当在循环模式下运行时，测量节点可长时间处于“睡眠模式”进行省电，每隔 15 分钟，节点切换到“完全供电”约 15 秒，以便读取和存储数据，运行在循环模式下可以大幅延长电池寿命。

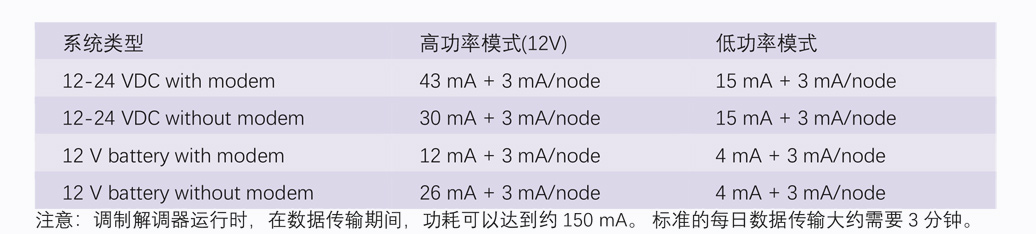

下表提供了对系统的功率/电池需求的估算。

系统定位

MetriNet控制器中包含GPS模块，以便用户自动识别所安装的确切位置。通过使用GPS数据，安装位置可以绑定到地图上。如果控制器移动到另一个位置，则自动更新位置变化。

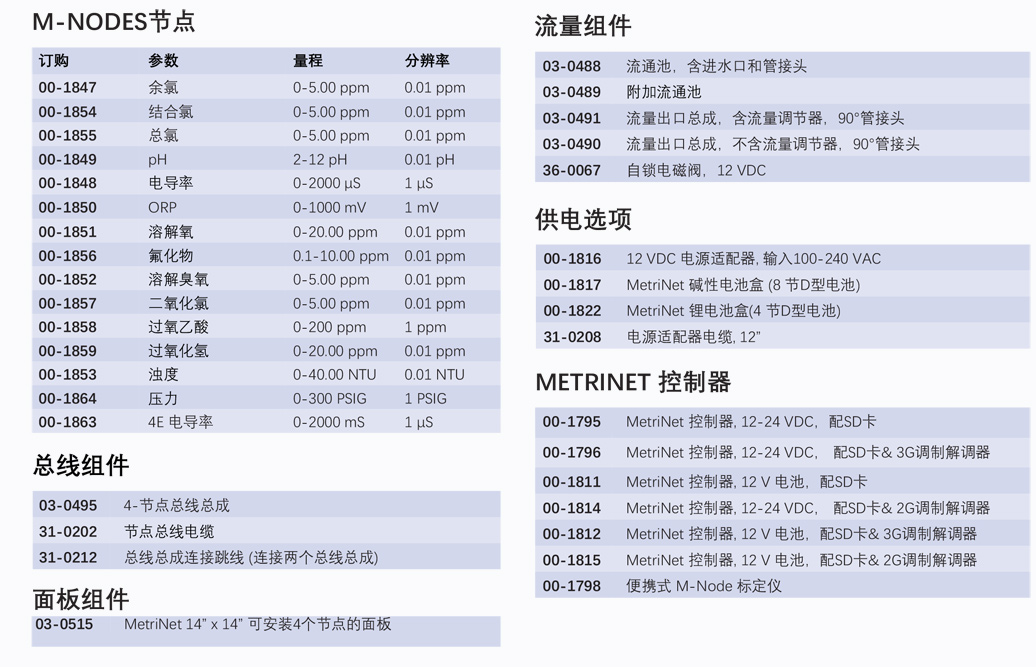

多种M-NODES传感器可选

M-Node传感器可用于测量各种水质参数。用户可根据应用场合选择所需的传感器并将其集成一体组成所需的测量系统。

所有节点使用Modbus协议的通用RS-485传感器总线进行通信。每个M-Node都有一个IP-67 M8防水连接器用于外部通信连接。M-Node系统的电源也通过RS-485总线提供。

M-Node节点甚至可以由系统集成商单独使用，直接接入他们自己的PLC系统中。
